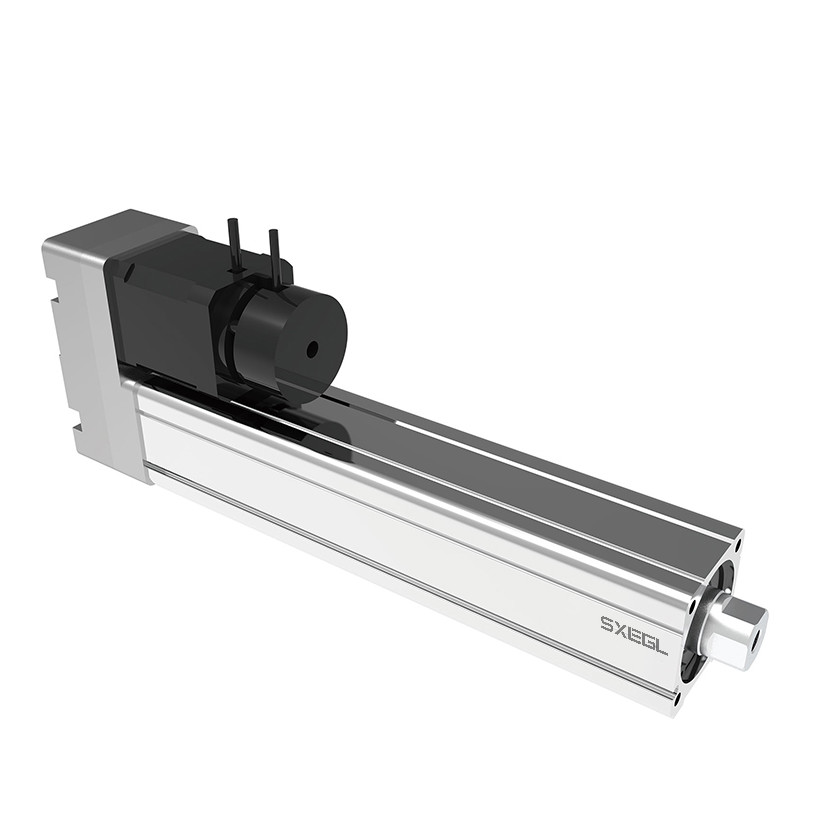

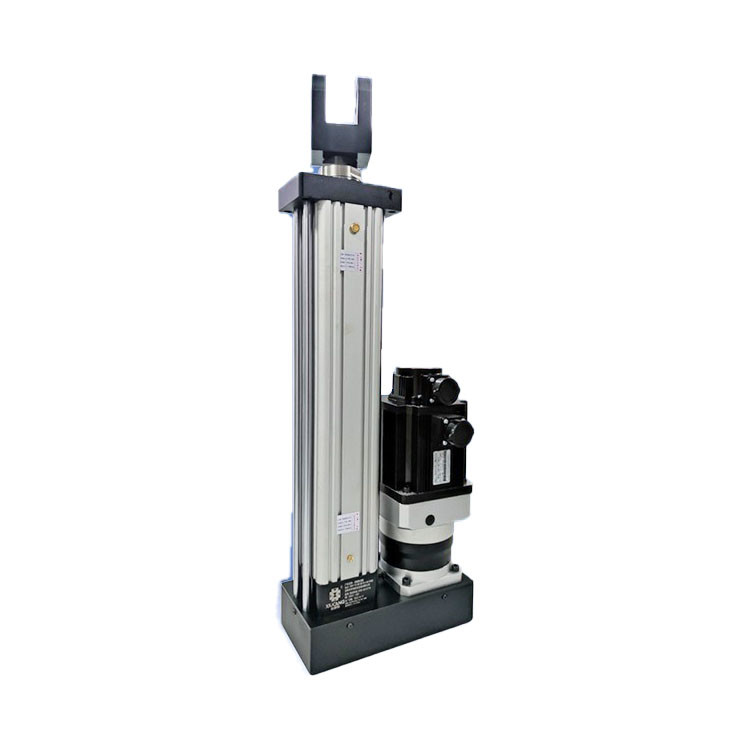

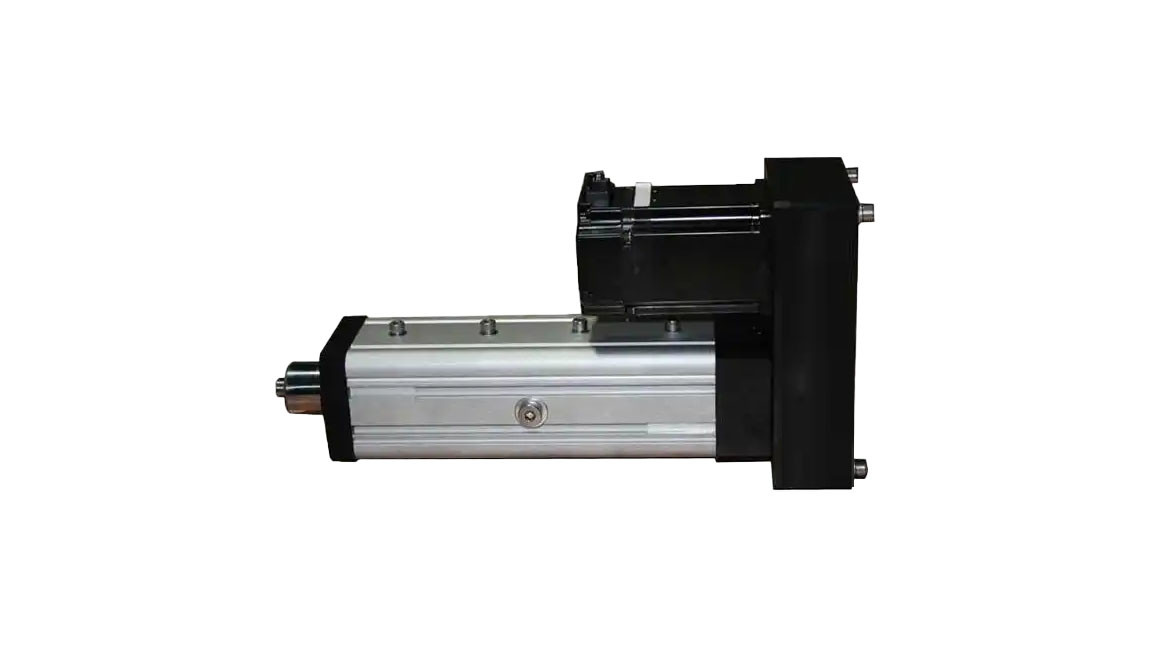

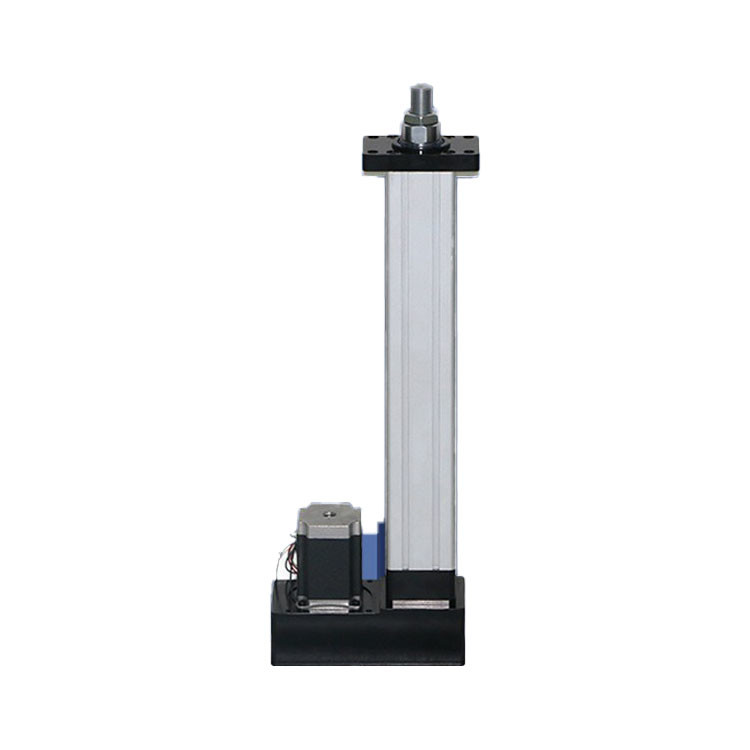

उच्च स्थिति सटीकता के साथ सटीक बॉल स्क्रू डायरेक्ट-ड्राइव कॉम्पैक्ट इलेक्ट्रिक सिलेंडर
SEXGL रैखिक सिलेंडर एक प्रकार का वायवीय एक्चुएटर है जो संपीड़ित हवा की दबाव ऊर्जा को रैखिक यांत्रिक ऊर्जा में परिवर्तित करता है, जिसका व्यापक रूप से औद्योगिक स्वचालन, मशीनरी निर्माण, रोबोटिक्स और अन्य क्षेत्रों में उपयोग किया जाता है।
रैखिक सिलेंडर संपीड़ित हवा के माध्यम से सिलेंडर बैरल में पिस्टन को रैखिक प्रत्यागामी गति करने के लिए चलाता है, जो वायु दबाव ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करता है।
1. उच्च परिशुद्धता
स्थिति सटीकता माइक्रोन स्तर तक पहुंच सकती है, जो सटीक असेंबली, निरीक्षण और अन्य परिदृश्यों के लिए उपयुक्त है।
2. तुरंत प्रतिक्रिया दें
स्टार्ट-स्टॉप गति तेज़ है, जो उच्च-आवृत्ति संचालन के लिए उपयुक्त है।
3. संक्षारण-प्रतिरोधी, विस्फोट-प्रूफ डिज़ाइन कठोर कामकाजी परिस्थितियों की जरूरतों को पूरा कर सकता है।
| C12 |
| मानक मोटर आउटपुट (W) | स्टेपर 28 | |
| रेटेड टॉर्क (N ·m) | 0.09 | |
| दोहराने योग्य स्थिति सटीकता (मिमी) | ±0.02 | |
| स्क्रू विनिर्देश | 0802 | |
| अधिकतम जोर (N) | 220 | |
| अधिकतम गति (मिमी/से) | 40 | |
| अधिकतम स्ट्रोक (मिमी) | 100 | |
| अधिकतम भार (किलो) | 5 | |
| स्क्रू ग्रेड | C7 रोलिंग 0802 (स्लेंडरनेस अनुपात 1:50) | |
| पिस्टन रॉड रोटेशन कोण | ±0.7 डिग्री | |
| अधिकतम ड्राइव टॉर्क (Nm) | 0.5 | |
| बेसिक वजन Omm स्ट्रोक (किलो) | 0.3 | |
| प्रति 100 मिमी जोड़ा गया वजन (किलो) | 0.1 | |
| चुंबकीय स्विच | CS1-H-1M | संपर्क प्रकार रीड स्विच, तार की लंबाई 1 मीटर |
| CS1-HN-3M | संपर्क रहित ट्रांजिस्टर NPN प्रकार, तार की लंबाई 3 मीटर | |
| CS1-HP-3M | संपर्क रहित ट्रांजिस्टर PNP प्रकार, तार की लंबाई 3 मीटर | |
