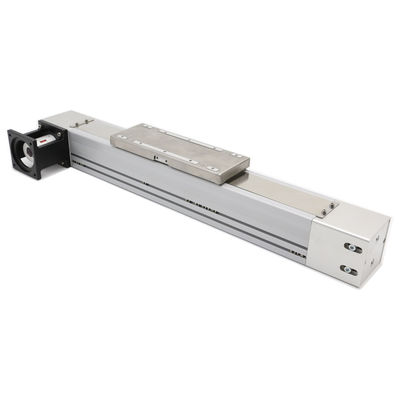

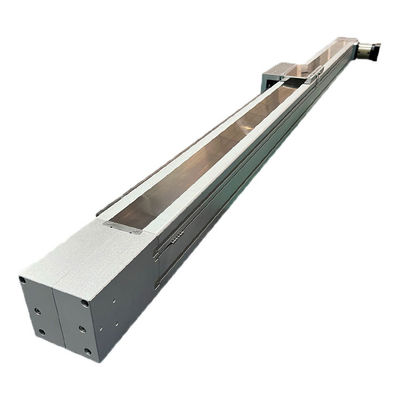

| ※ मूलभूत विनिर्देश MK110 | ||||||||||
| विनिर्देश | मोटर की गति ((rpm/min) | 10:1 | 15:1 | 20:1 | ||||||
| अधिकतम गति ((मिमी/सेकंड) *1 | 1250 | 833 | 625 | |||||||
| अधिकतम भार (किलो) | क्षैतिज | 100 | 150 | 200 | ||||||
| ऊर्ध्वाधर*2 | 23 | 36 | 50 | |||||||
| दोहराने योग्य पोजिशनिंग सटीकता ((मिमी) | ±0.1 | |||||||||
| नामित जोर (N) | 765 | |||||||||
| मानक स्ट्रोक (मिमी) *3 | 100-6000 मिमी/100 अंतराल | |||||||||
| घटक | एसी सर्वो मोटर क्षमता ((W) | 750 | ||||||||
| बेल्ट की चौड़ाई (मिमी) | 50 | |||||||||
| उच्च कठोरता रैखिक स्लाइड (मिमी) | W23XH18 | |||||||||
| उत्पत्ति सेंसर | प्लग | PM-T45 ((NPN) | ||||||||
| वैध स्ट्रोक | मात्रा | वैध स्ट्रोक | मात्रा | ||||||||||||||||||
| 100-500 | 4 | 2600-3000 | 14 | |
|||||||||||||||||
| 600-1000 | 6 | 3100-3500 | 16 | ||||||||||||||||||
| 1100-1500 | 8 | 3600-4000 | 18 | ||||||||||||||||||
| 1600-2000 | 10 | 4100-4500 | 20 | ||||||||||||||||||
| 2100-2500 | 12 | 4600-5000 | 22 | ||||||||||||||||||
| ※अनुमेय भार टोक़ तालिका | ※स्थैतिक अनुमेय भार निष्क्रियता | |||||||||||||||||||||
|
|
|
|
|||||||||||||||||||
| इकाई: मिमी इकाई: मिमी इकाई: मिमी | इकाई: मिमी | |||||||||||||||||||||
| क्षैतिज स्थापना |
ए | बी | सी | पक्ष स्थापना |
ए | बी | सी | ऊर्ध्वाधर स्थापना |
ए | सी | मेरा | 1479 | ||||||||||
| 10:1 | 60 किलो | 1110 | 195 | 25 | 10:1 | 20 किलो | 25 | 195 | 1110 | 10:1 | 12 किलो | 1300 | 1300 | एमपी | 1479 | |||||||
| 80 किलो | 750 | 126 | 16 | 30 किलो | 16 | 126 | 750 | 18 किलो | 870 | 870 | एमआर | 190 | ||||||||||
| 100 किलो | 550 | 85 | 11 | 40 किलो | 11 | 85 | 550 | 23 किलो | 680 | 680 | ||||||||||||
| 15:1 | 90 किलो | 1400 | 160 | 20 | 15:1 | 40 किलो | 20 | 160 | 1400 | 15:1 | 14 किलो | 1480 | 1480 | |||||||||
| 120 किलो | 940 | 100 | 13 | 50 किलो | 13 | 100 | 940 | 25 किलो | 830 | 830 | ||||||||||||
| 150 किलो | 650 | 63 | 8 | 60 किलो | 8 | 63 | 650 | 36 किलो | 575 | 575 | ||||||||||||
| 20:1 | 120 किलो | 1400 | 115 | 15 | 20:1 | 60 किलो | 15 | 115 | 1400 | 20:1 | 30 किलो | 750 | 750 | |||||||||
| 160 किलो | 900 | 65 | 8 | 80 किलो | 8 | 65 | 900 | 40 किलो | 560 | 560 | ||||||||||||
| 200 किलो | 550 | 35 | 5 | 100 किलो | 5 | 35 | 550 | 50 किलो | 450 | 450 | ||||||||||||
