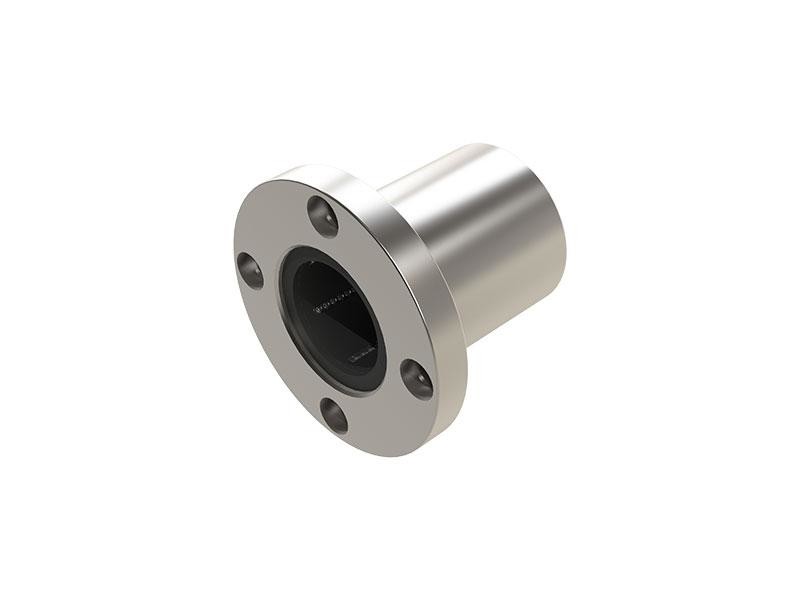

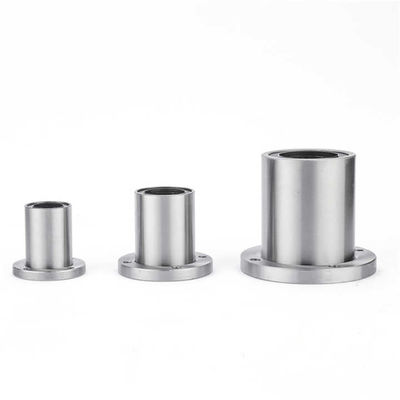

कम शोर रैखिक असर अनुकूलित एलएमएफ असर उच्च परिशुद्धता लचीला अनुकूलन
SEXGL रैखिक बीयरिंग मांग वाले स्वचालन वातावरण में मजबूत प्रदर्शन प्रदान करते हैं,उत्तर अमेरिका भर में BYD (स्वचालित वेल्डिंग सिस्टम) और BOE (एलसीडी पैनल परिवहन लाइनें) जैसे उद्योग के नेताओं द्वारा भरोसा किया जाता है, यूरोप, दक्षिण पूर्व एशिया, और दक्षिण अमेरिका. लोड क्षमता, संरेखण स्थिरता, और परिचालन दीर्घायु अनुकूलित करने के लिए इंजीनियर,हमारे रैखिक गति समाधान उद्योगों में परिशुद्धता को फिर से परिभाषित कर रहे हैं.
विशेषताएं
1शोर अपेक्षाकृत कम है
2पर्यावरण के प्रति मजबूत अनुकूलन क्षमता
3. आसान स्थापना
4. कम रखरखाव लागत
बातों पर ध्यान देने की ज़रूरत है
स्थापित करते समय, सुनिश्चित करें कि गाइड शाफ्ट असर की मध्य रेखा के साथ संरेखित है और इसे धीरे-धीरे डालें। जबरदस्ती डालने या टैप करने से गेंदों के गिरने और पिंजरे के विकृत होने का कारण बन सकता है।यदि प्रेस-फिटिंग की आवश्यकता है, सहायक उपकरण (जैसे फिक्स्चर या बफर प्लेट) का उपयोग बल को समान रूप से लागू करने के लिए किया जाना चाहिए ताकि सील रिंग या अंत चेहरे पर सीधे प्रभाव से बचा जा सके।
| आकार | ||||||||||||||
| D | L | डी1 | एच (मिमी) | पीसीडी | क | W | ए | F | सीधा कोण※ (μm) | d×dz×h (मिमी) | प्रकार | |||
| (मिमी) | सहिष्णुता (μm) | (मिमी) | सहिष्णुता (मिमी) | (मिमी) | सहिष्णुता (मिमी) | |||||||||
| 12 | 0 | 19 | - | 28 | - | 5 | 20 | 22 | 18 | 20 | - | 12 | 3.4×6.5×33 | LMF/KH 6UU |
| -11 | ||||||||||||||
| 15 | 0 | 17 | - | 32 | - | 5 | 24 | 25 | - | - | - | 12 | 3.4×6.5×33 | LMF/K 8SUU |
| -11 | ||||||||||||||
| 15 | 0 | 24 | 0 | 32 | 0 | 5 | 24 | 25 | 21 | 24 | - | 12 | 3.4×6.5×33 | LMF/KH 8UU |
| -11 | -0.2 | -0.2 | ||||||||||||
| 19 | 0 | 29 | 0 | 40 | 0 | 6 | 29 | 30 | 25 | 29 | - | 12 | 4.5×8×44 | LMF/KH 10UU |
| -13 | -0.2 | -0.2 | ||||||||||||
| 21 | 0 | 30 | 0 | 42 | 0 | 6 | 32 | 32 | 27 | 32 | - | 12 | 4.5×8×44 | LMF/KH 12UU |
| -13 | -0.2 | -0.2 | ||||||||||||
| 23 | 0 | 32 | 0 | 43 | 0 | 6 | 33 | 34 | 29 | 33 | - | 12 | 4.5×8×44 | LMF/KH 13UU |
| -13 | -0.2 | -0.2 | ||||||||||||
| 28 | 0 | 37 | 0 | 48 | 0 | 6 | 38 | 37 | 34 | 31 | 22 | 12 | 4.5×8×44 | LMF/KH 16UU |
| -16 | -0.3 | -0.3 | ||||||||||||
| 32 | 0 | 42 | 0 | 54 | 0 | 8 | 43 | 42 | 38 | 36 | 24 | 15 | 5.5×9.5×5.4 | LMF/KH 20UU |
| -16 | -0.3 | -0.3 | ||||||||||||
| 40 | 0 | 59 | 0 | 62 | 0 | 8 | 51 | 50 | 46 | 40 | 32 | 15 | 5.5×9.5×5.4 | LMF/KH 25UU |
| -16 | -0.3 | -0.3 | ||||||||||||
| 45 | 0 | 64 | 0 | 74 | 0 | 10 | 60 | 58 | 51 | 49 | 35 | 15 | 6.6×11×65 | LMF/KH 30UU |
| १९ | -0.3 | -0.3 | ||||||||||||
| 52 | 0 | 70 | 0 | 82 | 0 | 10 | 67 | 64 | - | - | - | 15 | 6.6×11×65 | LMF/KH 35UU |
| १९ | -0.3 | -0.3 | ||||||||||||
| 60 | 0 | 80 | 0 | 96 | 0 | 13 | 78 | 75 | - | - | - | 20 | 9×14×86 | LMF/KH 40UU |
| १९ | -0.3 | -0.3 | ||||||||||||
| 80 | 0 | 100 | 0 | 116 | 0 | 13 | 98 | 92 | - | - | - | 20 | 9×14×86 | LMF/KH 50UU |
| -22 | -0.3 | -0.3 | ||||||||||||
| 90 | 0 | 110 | 0 | 134 | 0 | 18 | 112 | 106 | - | - | - | 25 | 11 गुना 17.5 गुना 10.8 | LMF/KH 60UU |
| -22 | -0.3 | -0.3 | ||||||||||||
| 120 | 0 | 140 | 0 | 164 | 0 | 18 | 142 | 136 | - | - | - | 30 | 11 × 17 × 111 | LMF/KH 80UU |
| -25 | -300 | -0.5 | ||||||||||||
| 150 | 0 | 175 | 0 | 200 | 0 | 20 | 175 | 170 | - | - | - | 40 | 14×20×131 | LMF/KH 100UU |
| -29 | -300 | -0.5 | ||||||||||||
