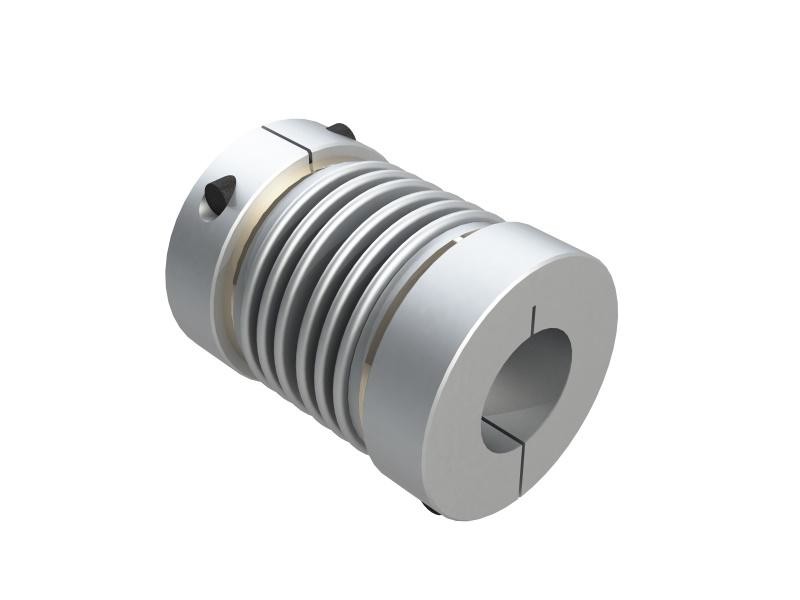

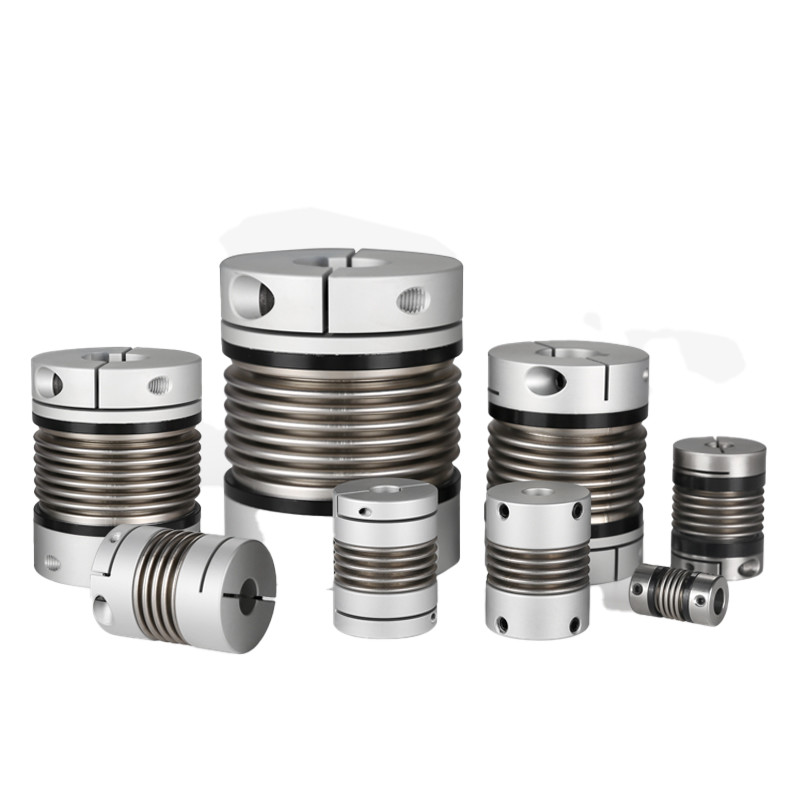

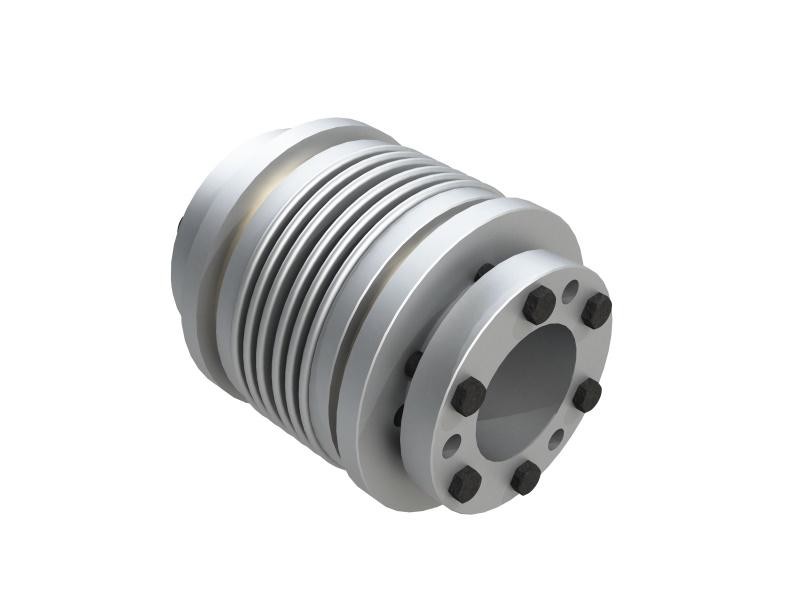

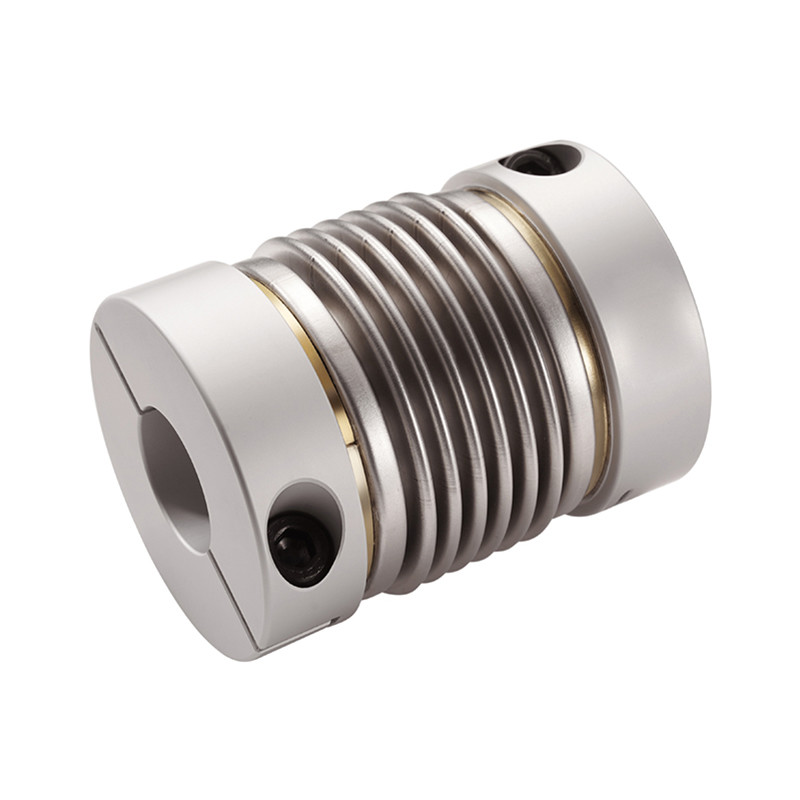

उच्च परिशुद्धता शाफ्ट युग्मक सिल्वर फ्लेक्स शाफ्ट युग्मन अनुकूलित
प्रसारणtउपकरण के लोड अंत के लिए मोटर्स और इंजन जैसे शक्ति स्रोतों की गति और टॉर्क पावर ट्रांसमिशन का एक महत्वपूर्ण हिस्सा हैऔद्योगिक उत्पादन उपकरण (जैसे कागज की मशीनें, प्रिंटिंग प्रेस आदि), परिवहन उपकरण (जैसे कार, जहाज आदि),और पवन ऊर्जा उत्पादन उपकरण सभी बिजली स्रोत से काम कर रहे घटकों के लिए शक्ति हस्तांतरण प्राप्त करने के लिए युग्मन पर निर्भर करते हैं.
विशेषताएं
उच्च संचरण दक्षता,यह अधिभार संरक्षण का कार्य करता है,उच्च संचरण दक्षता
पैरामीटर तालिका
| मॉडल | एपर्चर | D | L | L1/L2 | ई | F | जी | आर | अनुमेय विचलन | अनुमत ((min−1) |
मोड़ कठोरता (एन.एम. / रैड) |
शुद्ध भार (जी) | टॉर्क (एन.एम.) | ||||||
| d1 | d2 | अक्षीय दिशा | रेडियल | कोणीय दिशा |
मिन |
अधिकतम | |||||||||||||
| सबसे छोटा | सबसे बड़ा | सबसे छोटा | सबसे बड़ा | ||||||||||||||||
| BW16 | 4 | 8 | 4 | 8 | 16 | 30 | 9.2 | 9.5 | 3.5 | - | ±0.30 | 0.1 | 1.5 | 20000 | 100 | 8 | 0.8 | 1.6 | |
| BW16C | 4 | 7 | 4 | 7 | 16 | 30 | 10.5 | 3.8 | एम3 | ±0.30 | 0.1 | 1.5 | 18000 | 100 | 8 | 0.8 | 1.6 | ||
| BW20 | 5 | 12 | 5 | 12 | 20 | 29 | 10.5 | 12.5 | 2.7 | - | ±0.35 | 0.15 | 2 | 15000 | 160 | 12 | 1.5 | 3 | |
| BW20C | 5 | 12 | 5 | 12 | 20 | 33 | 11.7 | 3.5 | एम3 | ±0.35 | 0.15 | 2 | 13000 | 160 | 18 | 1.5 | 3 | ||
| BW25 | 5 | 14 | 5 | 14 | 25 | 34 | 11.8 | 16 | 3.8 | - | ±0.40 | 0.15 | 2 | 13000 | 220 | 28 | 2 | 4 | |
| BW25C | 5 | 12 | 5 | 12 | 25 | 38 | 11.4 | 4.7 | एम4 | ±0.40 | 0.15 | 2 | 11000 | 220 | 38 | 2 | 4 | ||
| BW32 | 6 | 16 | 6 | 16 | 32 | 37 | 10.5 | 21 | 3.2 | - | ±0.50 | 0.2 | 2 | 10000 | 310 | 46 | 2.5 | 5 | |
| BW32C | 6 | 16 | 6 | 16 | 32 | 43 | 13 | 4.5 | एम4 | ±0.50 | 0.2 | 2 | 10000 | 310 | 56 | 2.5 | 5 | ||
| BW40 | 8 | 20 | 8 | 20 | 40 | 51 | 15 | 28 | 4.9 | - | ±0.60 | 0.2 | 2 | 8000 | 520 | 88 | 10 | 20 | |
| BW40C | 8 | 20 | 8 | 20 | 40 | 62 | 20.5 | 6.8 | एम5 | ±0.60 | 0.2 | 2 | 8000 | 520 | 108 | 10 | 20 | ||
| BW55 | 10 | 30 | 10 | 30 | 55 | 57 | 14.5 | 38 | 3.3 | - | ±0.80 | 0.2 | 2 | 6000 | 850 | 230 | 25 | 50 | |
| BW55C | 10 | 30 | 10 | 30 | 55 | 72 | 22.5 | 6.5 | एम6 | ±0.80 | 0.2 | 2 | 6000 | 850 | 280 | 25 | 50 | ||
| BW65C | 14 | 38 | 14 | 38 | 65 | 81 | 25.5 | 45 | 7.5 | एम8 | ±0.80 | 0.2 | 2 | 4500 | 960 | 420 | 60 | 120 | |
| BW82C | 14 | 42 | 14 | 42 | 82 | 103 | 34 | 56 | 10 | एम8 | ± 10 | 0.2 | 2 | 4000 | 1290 | 850 | 80 | 160 | |
बातों पर ध्यान देने की आवश्यकता है
