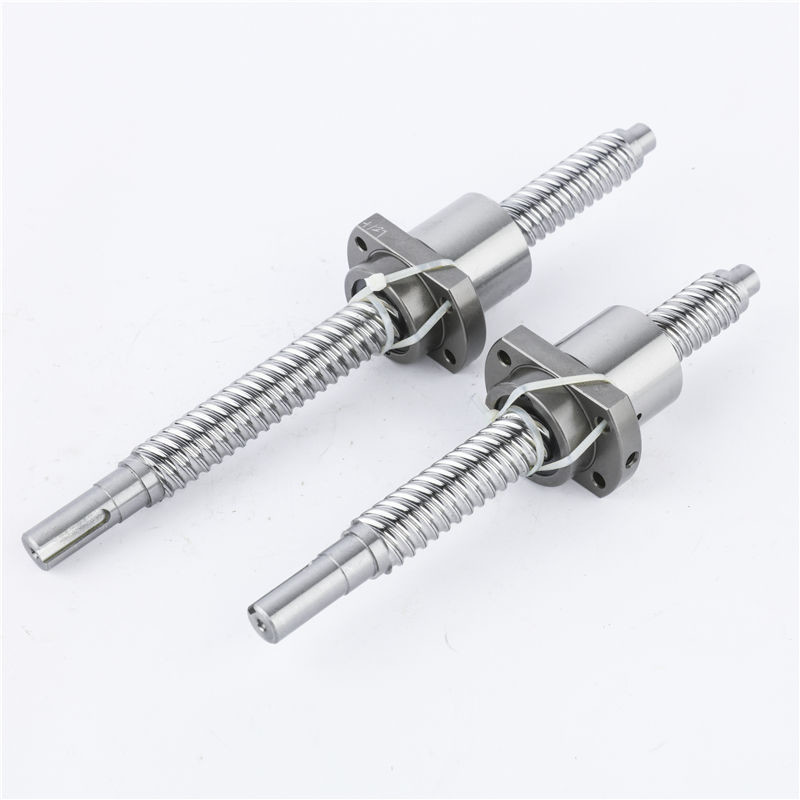

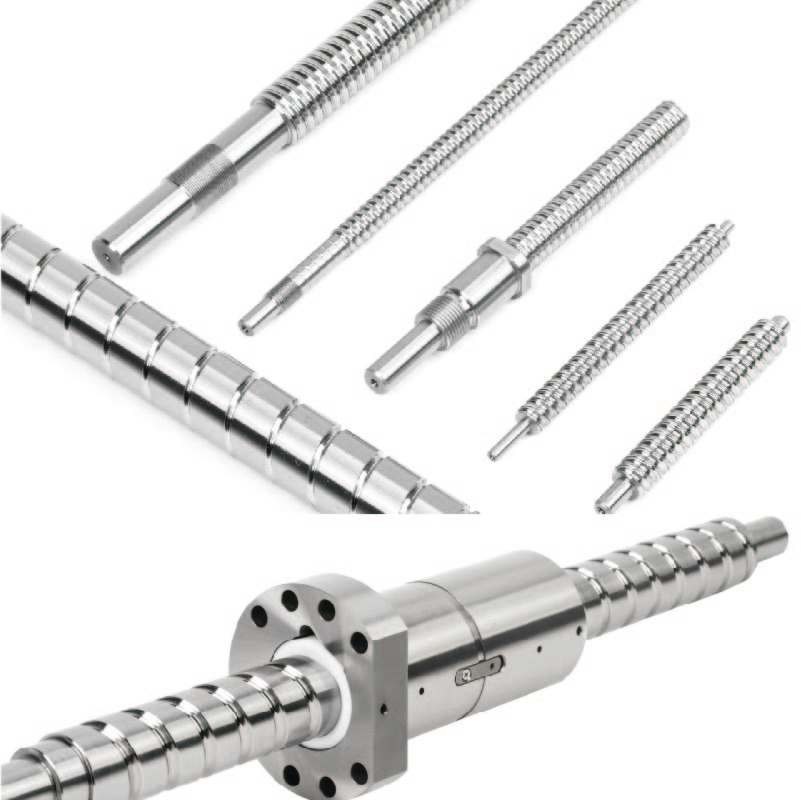

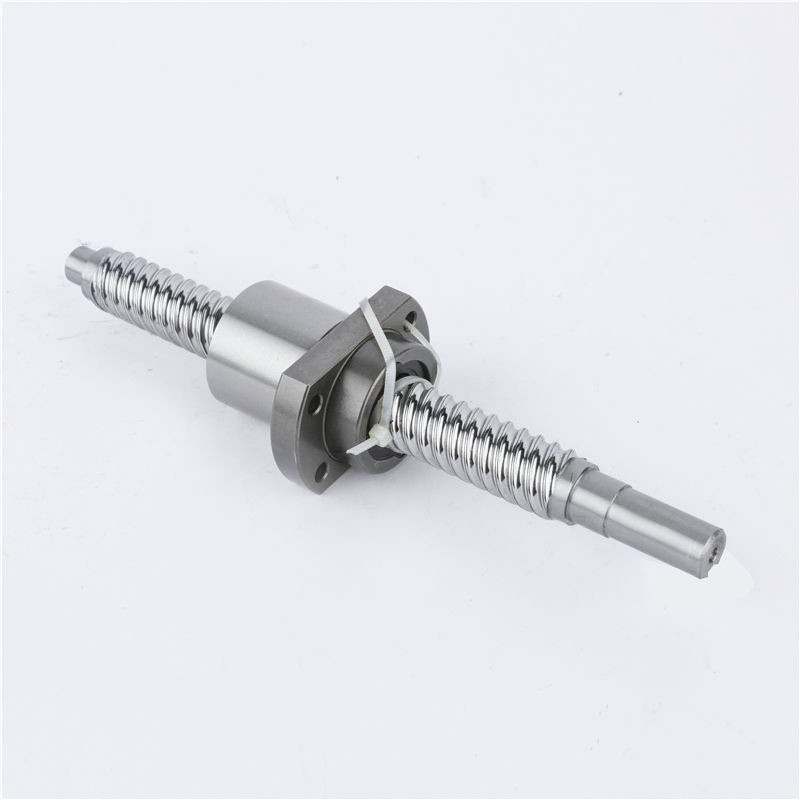

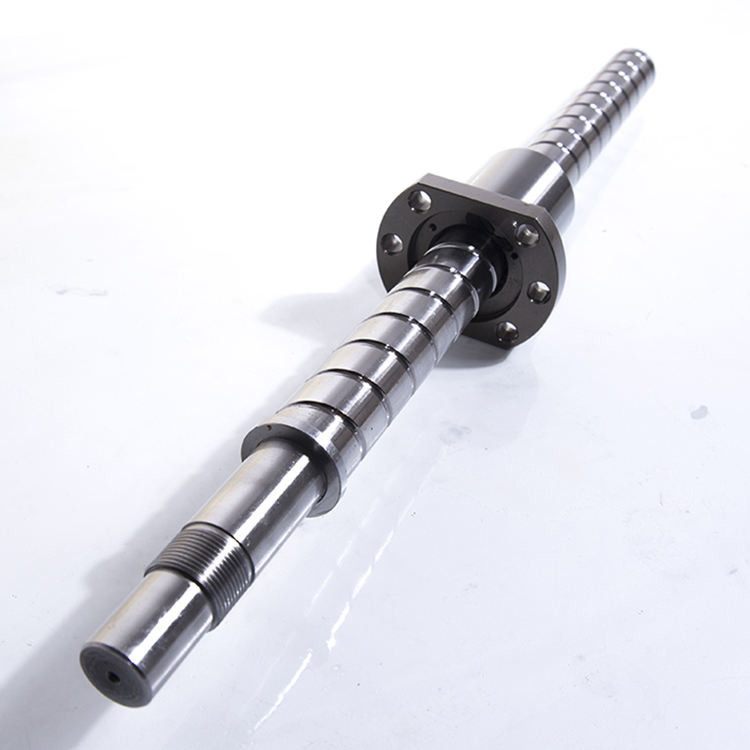

सीएनसी औद्योगिक रोबोटों के स्वचालन के लिए कुशल उच्च परिशुद्धता गेंद पेंच
SEXGL ग्राउंड बॉल स्क्रू उच्च परिशुद्धता स्वचालन प्रणालियों में बेजोड़ सटीकता और स्थायित्व प्रदान करते हैं,विश्व के नेताओं द्वारा भरोसा किया जाता है जैसे कि बीवाईडी (ईवी पावरट्रेन असेंबली) और बीओई (एलसीडी पैनल काटने वाले रोबोट) पूरे उत्तरी अमेरिका में, यूरोप, दक्षिण पूर्व एशिया, और दक्षिण कोरिया. यह गेंद पेंच विशेष रूप से उच्च परिशुद्धता रैखिक गति प्रणाली के लिए इंजीनियर है, स्वचालन उपकरण में एक कोर ट्रांसमिशन घटक के रूप में कार्य,सीएनसी मशीनेंयह रोलिंग घर्षण के माध्यम से घूर्णन से रैखिक गति में रूपांतरण प्राप्त करता है, जो न्यूनतम पहनने के साथ उच्च परिचालन दक्षता को जोड़ती है।यह इसे सटीक स्थिति के साथ-साथ उच्च गति की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श बनाता है, भारी भार के परिदृश्य। गतिशील प्रदर्शन।
विशेषताएं
उच्च परिशुद्धताः ±5 माइक्रोन की स्थिति की त्रुटि अर्धचालक और ऑप्टिकल उद्योगों में परिशुद्धता विनिर्माण की मांगों को पूरा करती है।
विस्तारित स्थायित्व: कई सील के साथ कार्बोराइज्ड मिश्र धातु स्टील सामग्री पारंपरिक गेंद शिकंजा की तुलना में 50% से अधिक सेवा जीवन में वृद्धि करती है।
बुद्धिमान अनुकूलन क्षमताः C3 से C7 परिशुद्धता ग्रेड के अनुकूलन का समर्थन करता है, धूल प्रतिरोधी (IP65) या संक्षारण प्रतिरोधी कोटिंग संस्करणों के साथ उपलब्ध है।
सिद्धांत
बॉल स्क्रू फिर से घूमने वाले बॉल बीयरिंग के माध्यम से काम करते हैं जो स्क्रू शाफ्ट और नट के बीच रोल करते हैं। जैसे-जैसे स्क्रू घूमता है, गेंदें हेलिकल ग्रूव के माध्यम से घूमती हैं, गति को रैखिक रूप से स्थानांतरित करती हैं।यह रोलिंग-संपर्क तंत्र लगभग घर्षण रहित गति के साथ फिसलने घर्षण की जगह लेता है, गर्मी उत्पादन और बिजली की खपत को कम करता है। प्रीलोड समायोजन अक्षीय खेल को समाप्त करते हैं, शून्य बैकलैश और बेहतर स्थिति सटीकता सुनिश्चित करते हैं।
| इकाई: मिमी | ||||||||||||||
मॉडल नं. |
d | सीसा | मोती का व्यास |
(नट का आकार) | गतिशील रेटिंग लोड क) |
स्थिर रेटिंग भार (कोआ) |
कठोरता किलोग्राम/ μm |
|||||||
| D | L | L1 | L2 | एम | आर | n | ||||||||
| SCI01604-4 | 16 | 4 | 2.381 | 30 | 40 | 9 | 15 | 3 | 1.5 | 1×4 | 973 | 2406 | 32 | |
| ☆ | SCI01605-4 | 5 | 3.175 | 30 | 45 | 9 | 20 | 5 | 3 | 1×4 | 1380 | 3052 | 33 | |
| SCI02004-4 | 20 | 4 | 2.381 | 34 | 40 | 9 | 15 | 3 | 1.5 | 1×4 | 1066 | 2987 | 37 | |
| ☆ | SCI02005-4 | 5 | 3.175 | 34 | 45 | 9 | 20 | 5 | 3 | 1×4 | 1551 | 3875 | 39 | |
| SCI02504-4 | 25 | 4 | 2.381 | 40 | 40 | 9 | 15 | 3 | 1.5 | 1×4 | 1180 | 3795 | 73 | |
| ☆ | SCI02505-4 | 5 | 3.175 | 40 | 45 | 9 | 20 | 5 | 3 | 1×4 | 1724 | 4904 | 45 | |
| SCI02510-4 | 10 | 4.762 | 46 | 85 | 13 | 30 | 5 | 3 | 1×4 | 2954 | 7295 | 51 | ||
| ☆ | SCI03205-4 | 32 | 5 | 3.175 | 46 | 45 | 9 | 20 | 5 | 3 | 1×4 | 1922 | 6343 | 52 |
| SCI03210-4 | 10 | 6.35 | 54 | 85 | 13 | 30 | 5 | 3 | 1×4 | 4805 | 12208 | 62 | ||
| SCI04005-4 | 40 | 5 | 3.175 | 56 | 45 | 9 | 20 | 5 | 3 | 1×4 | 2110 | 7988 | 59 | |
| SCI04010-4 | 10 | 6.35 | 62 | 85 | 13 | 30 | 5 | 3 | 1×4 | 5399 | 15500 | 72 | ||
| SCI05010-4 | 50 | 10 | 6.35 | 72 | 85 | 13 | 30 | 5 | 3 | 1×4 | 6004 | 19614 | 83 | |
| SCI06310-4 | 63 | 10 | 6.35 | 85 | 85 | 13 | 30 | 6 | 3.5 | 1×4 | 6719 | 25358 | 95 | |
| SC108010-4 | 80 | 10 | 6.35 | 105 | 85 | 13 | 30 | 8 | 4.5 | 1×4 | 7346 | 31953 | 109 | |
| नोटः ☆ के साथ चिह्नित वे बाएं हाथ के धागे का उत्पादन कर सकते हैं। | ||||||||||||||
