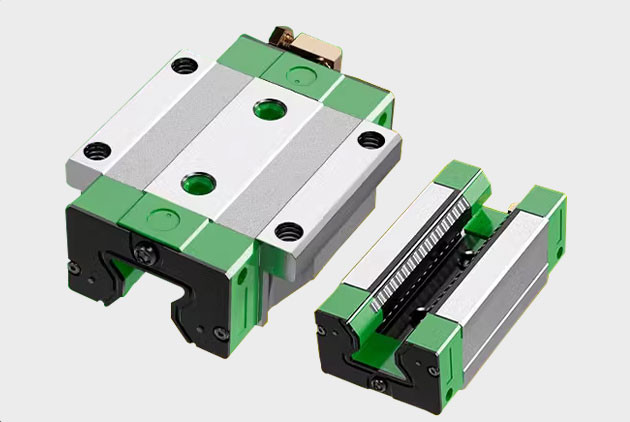

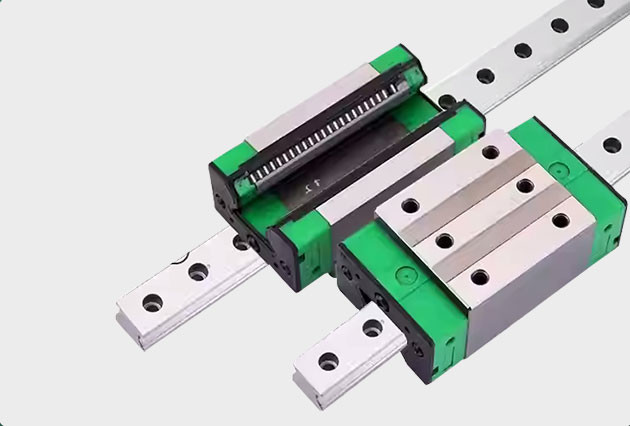

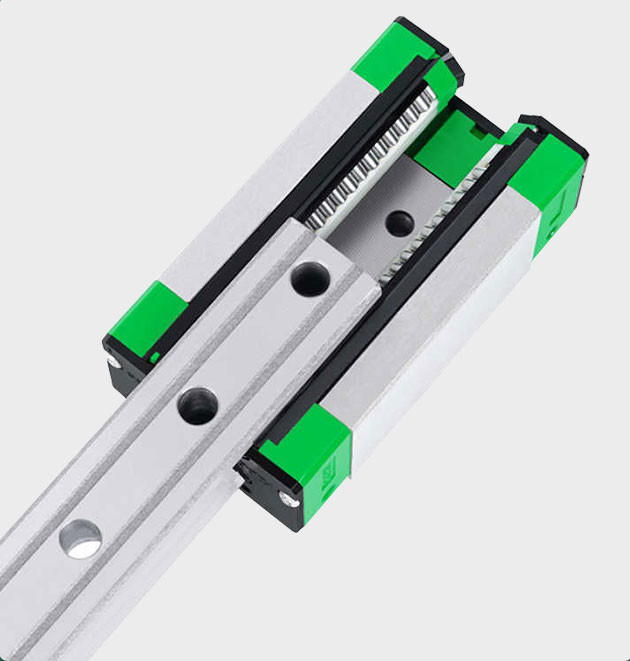

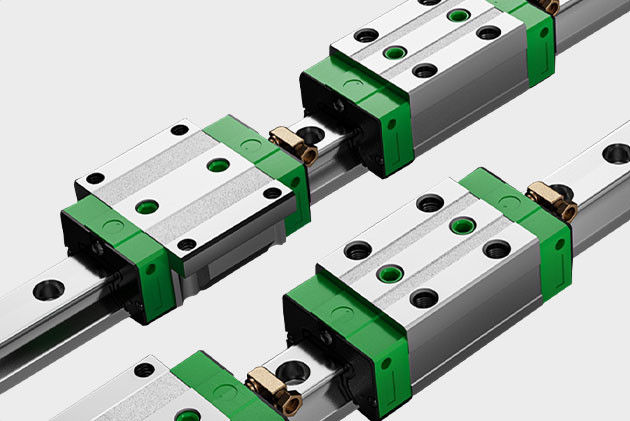

पुनरावर्ती गेंद उच्च गति रैखिक गाइड रेल पूर्व लोड समायोज्य
SEXGLरैखिक मार्गदर्शक रेलउच्च परिशुद्धता वाली स्वचालन प्रणालियों में बेजोड़ सटीकता और स्थायित्व प्रदान करें, जिन पर विश्व के नेताओं जैसे बीवाईडी (ईवी पावरट्रेन असेंबली) और बीओई (एलसीडी पैनल काटने वाले रोबोट) द्वारा पूरे उत्तरी अमेरिका में भरोसा किया जाता है,यूरोप, दक्षिण पूर्व एशिया, और दक्षिण कोरिया. गेंद रैखिक गाइड रेल अति चिकनी प्रदान करने के लिए डिजाइन सटीक इंजीनियरिंग घटकों हैं,मांग वाले औद्योगिक और स्वचालन सेटिंग्स में कम घर्षण रैखिक आंदोलन. एक पुनर्नवीनीकरण गेंद असर प्रणाली की विशेषता, इन रेल असाधारण सटीकता, उच्च गति क्षमता, और दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं।और रोबोटिक प्रणाली, वे गतिशील भार के तहत कठोरता बनाए रखते हुए ऊर्जा हानि को कम करते हैं।
प्रमुख विशेषताएं
पुनरावर्ती गेंद प्रणाली
उच्च-गति प्रदर्शन
कठोर भार समर्थन
प्रीलोड समायोज्यता
संक्षारण प्रतिरोधी विकल्प
कार्य सिद्धांत
बॉल रैखिक गाइड एक पुनर्नवीनीकरण बॉल तंत्र के माध्यम से काम करते हैं। गाड़ी में उच्च ग्रेड स्टील की गेंदों की कई पंक्तियां हैं जो रेल पर सटीक मशीनीकृत रेसवे के साथ रोल करती हैं।जैसे-जैसे गाड़ी आगे बढ़ती है, गेंदें लगातार रिटर्न चैनलों के माध्यम से चक्र करती हैं, जिससे लगातार संपर्क और भार वितरण सुनिश्चित होता है। प्रीलोड समायोजन गेंदों को रैकवे के खिलाफ थोड़ा सा संपीड़ित करते हैं,कठोरता और स्थिति सटीकता बढ़ाने के लिए आंतरिक रिक्ति को हटानेएकीकृत वाइपर और वसा अवरोधक प्रदूषकों के प्रवेश को रोकते हैं, जबकि स्नेहन ग्रूव तेल के समान वितरण को सुनिश्चित करते हैं।
| श्रृंखला | स्थापना | आयाम का द ब्लॉक | गतिशील | स्थिर | |||||
| आकार | मंद[मिमी] | [मिमी] | loadCdyn[N] | भार Co[N] | |||||
| H | W | बी | सी | L1 | L | M×1 | |||
| RGH25CA | 40 | 48 | 350 | 35 | 645 | 979 | M6×8 | 27700 | 57100 |
| RGH25HA | 40 | 48 | 350 | 50 | 810 | 1,144 | M6×8 | 33900 | 73400 |
| RGH30CA | 45 | 60 | 400 | 40 | 710 | 1,098 | M8×10 | 39100 | 82100 |
| RGH30HA | 45 | 60 | 400 | 60 | 930 | 1,318 | M8×10 | 48100 | 105000 |
| RGH35CA | 55 | 70 | 500 | 50 | 790 | 1,240 | M8×12 | 57900 | 105200 |
| RGH35HA | 55 | 70 | 500 | 72 | 1,065 | 1,515 | M8×12 | 73100 | 142000 |
| RGH45CA | 70 | 86 | 600 | 60 | 1,060 | 1,532 | एम10×17 | 92600 | 178800 |
| RGH45HA | 70 | 86 | 600 | 80 | 1,398 | 1,870 | एम10×17 | 116000 | 230900 |
| RGH55CA | 80 | 100 | 750 | 75 | 1,255 | 1,837 | एम12×18 | 130500 | 252000 |
| RGH55HA | 80 | 100 | 750 | 95 | 1,738 | 2,320 | एम12×18 | 167800 | 348000 |
| RGH65CA | 90 | 126 | 760 | 70 | 1,600 | 2,320 | एम16×20 | 213000 | 411600 |
| RGH65HA | 90 | 126 | 760 | 120 | 2,230 | 2,950 | एम16×20 | 275300 | 572700 |
| श्रृंखला/आकार | स्थापना आयाम [मिमी] | आयाम का द ब्लॉक [मिमी] |
गतिशील भार Cdyn[NJ] |
स्थिर भार Co[N] |
|||||
| H | W | बी | सी | L1 | L | एम | |||
| RGW25CC | 36 | 70 | 57 | 45 | 645 | 979 | एम8 | 27700 | 57100 |
| RGW30CC | 42 | 90 | 72 | 52 | 710 | 1,098 | M10 | 39100 | 82100 |
| RGW25HC | 36 | 70 | 57 | 45 | 810 | 1,144 | एम8 | 33900 | 73400 |
| RGW30HC | 42 | 90 | 72 | 52 | 930 | 1,318 | M10 | 48100 | 105000 |
| RGW35CC | 48 | 100 | 82 | 62 | 790 | 1,240 | M10 | 57900 | 105200 |
| RGW35HC | 48 | 100 | 82 | 62 | 1,065 | 1,515 | M10 | 73100 | 142000 |
| RGW45CC | 60 | 120 | 100 | 80 | 1,060 | 1,532 | एम12 | 92600 | 178800 |
| RGW45HC | 60 | 120 | 100 | 80 | 1,398 | 1,870 | एम12 | 116000 | 230900 |
| RGW55CC | 70 | 140 | 116 | 95 | 1,255 | 1,837 | एम14 | 130500 | 252000 |
| RGW55HC | 70 | 140 | 116 | 95 | 1,738 | 2,320 | एम14 | 167800 | 348000 |
| RGW65CC | 90 | 170 | 142 | 110 | 1,600 | 2,320 | एम16 | 213000 | 411600 |
| RGW65HC | 90 | 170 | 142 | 110 | 2,230 | 2,950 | एम16 | 275300 | 572700 |
