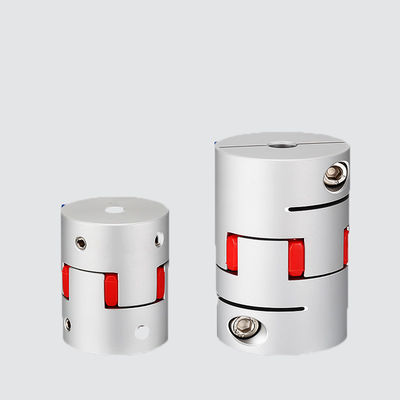

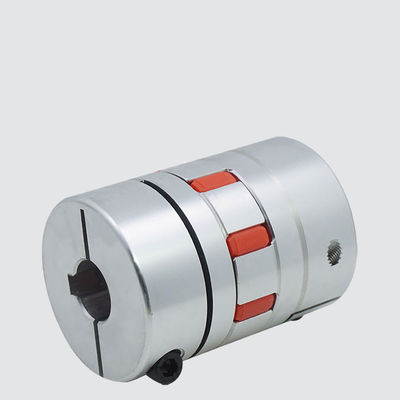

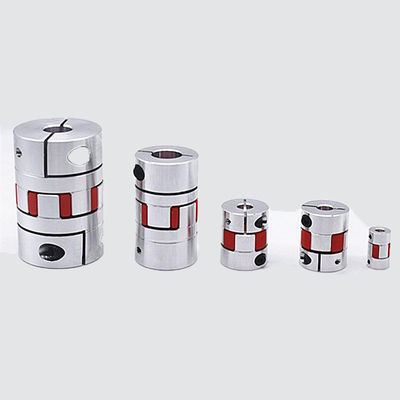

संक्षारण प्रतिरोधी टोक़ शाफ्ट युग्मन पावर ट्रांसमिशन लचीला शाफ्ट युग्मन चांदी
कंपनी का परिचय:सेक्सजीएल युग्मन उच्च परिशुद्धता स्वचालन प्रणालियों में बेजोड़ सटीकता और स्थायित्व प्रदान करता है,विश्व के नेताओं द्वारा भरोसा किया जाता है जैसे कि बीवाईडी (ईवी पावरट्रेन असेंबली) और बीओई (एलसीडी पैनल काटने वाले रोबोट) पूरे उत्तरी अमेरिका में, यूरोप, दक्षिण पूर्व एशिया और दक्षिण कोरिया।
विशेषताएं
टोक़ का संचरणः यह यांत्रिक उपकरणों के सामान्य संचालन को सुनिश्चित करने के लिए एक शाफ्ट से दूसरे शाफ्ट में शक्ति का हस्तांतरण कर सकता है।विभिन्न प्रकार के युग्मनों में अलग-अलग टॉर्क ट्रांसमिशन क्षमताएं होती हैं और उन्हें वास्तविक आवश्यकताओं के अनुसार चुना जा सकता हैउदाहरण के लिए, कठोर युग्मन उन अवसरों के लिए उपयुक्त हैं जहां बड़े टोक़ को प्रेषित करने की आवश्यकता होती है और दो शाफ्टों के संरेखण के लिए उच्च आवश्यकताएं आवश्यक होती हैं;जबकि लचीला युग्मन दो शाफ्ट के बीच सापेक्ष विस्थापन की एक निश्चित डिग्री के लिए अनुकूल कर सकते हैं जबकि टॉर्क प्रसारित2. विस्थापन के लिए मुआवजाः लचीले युग्मनों में दो शाफ्टों के बीच सापेक्ष विस्थापन के लिए मुआवजा देने की क्षमता है, जिसे अक्षीय विस्थापन में विभाजित किया जा सकता है,रेडियल विस्थापनउदाहरण के लिए, दांत वाले युग्मन बड़े अक्षीय और रेडियल विस्थापनों की भरपाई कर सकते हैं और अक्सर कम स्थापना सटीकता आवश्यकताओं के साथ दो शाफ्टों को जोड़ने के लिए उपयोग किए जाते हैं;जबकि सार्वभौमिक युग्मन दो शाफ्टों के बीच एक बड़ा कोणीय विस्थापन होने पर प्रभावी रूप से शक्ति प्रेषित कर सकते हैं और अक्सर ऑटोमोबाइल ड्राइव शाफ्ट जैसे अवसरों में उपयोग किए जाते हैं।
पैरामीटर तालिका
| प्रकार | एपर्चर | D | L | L1 | L2 | F | ई | बी | सी | आर | डीके | जी | एम | कसने का टोक़ (एन.एम.) |
||||
| d1 d2 | ||||||||||||||||||
| अधिकतम | मिन | अधिकतम | मिन | |||||||||||||||
| जेएम14 | 3 | 7 | 3 | 7 | 14 | 22.0 | 7.0 | 7.0 | 3.5 | 8.0 | 6.0 | 1.0 | पार करना | 14 | एम3 | 一 | 0.7 | |
| JM14C | 3 | 6 | 3 | 6 | 14 | 22.0 | 7.0 | 7.0 | 3.5 | 8.0 | 6.0 | 1.0 | पार करना | 17.2 | - | एम2.5 | 0.5 | |
| जेएम16 | 3 | 7 | 3 | 7 | 16 | 22.0 | 7.0 | 7.0 | 3.5 | 8.0 | 6.0 | 1.0 | पार करना | 16 | एम3 | 一 | 0.7 | |
| JM16C | 3 | 7 | 3 | 7 | 16 | 22.0 | 7.0 | 7.0 | 3.5 | 8.0 | 6.0 | 1.0 | पार करना | 19.2 | - | एम2.5 | 0.5 | |
| जेएम20 | 4 | 10 | 4 | 10 | 20 | 30.0 | 10.0 | 10.0 | 5.0 | 10.0 | 8.0 | 1.0 | 1.2 | 20 | एम3 | - | 0.7 | |
| JM20C | 4 | 10 | 4 | 10 | 20 | 30.0 | 10.0 | 10.0 | 5.0 | 10.0 | 8.0 | 1.0 | 1.2 | 24 | - |
एम3 | 1.5 | |
| जेएम25 | 4 | 12 | 4 | 12 | 25 | 34.0 | 11.0 | 11.0 | 5.0 | 12.0 | 10.0 | 1.0 | 2.0 | 25 | एम4 | - | 1.7 | |
| JM25C | 4 | 12 | 4 | 12 | 25 | 34.0 | 11.0 | 11.0 | 5.0 | 12.0 | 10.0 | 1.0 | 2.0 | 26.5 | 一 | एम4 | 1.5 | |
| JM30 | 5 | 16 | 5 | 16 | 30 | 35.0 | 11.0 | 11.0 | 5.0 | 13.0 | 10.0 | 1.5 | 2.0 | 30 | एम4 | 一 | 1.7 | |
| JM30C | 5 | 16 | 5 | 16 | 30 | 35.0 | 11.0 | 11.0 | 5.0 | 13.0 | 10.0 | 1.5 | 2.0 | 31.4 | एम4 | 1.7 | ||
| जेएम40 | 8 | 24 | 8 | 24 | 40 | 66.0 | 25.0 | 25.0 | 10.0 | 16.0 | 12.0 | 2.0 | 4.0 | 40 | एम5 | 一 | 4.0 | |
| JM40C | 8 | 24 | 8 | 24 | 40 | 66.0 | 25.0 | 25.0 | 12.0 | 16.0 | 12.0 | 2.0 | 4.0 | 47 | 一 | एम5 | 8.0 | |
| JM55 | 10 | 28 | 10 | 28 | 55 | 78.0 | 30.0 | 30.0 | 10.0 | 18.0 | 14.0 | 2.0 | 4.0 | 55 | एम6 | 一 | 7.0 | |
| JM55C | 10 | 28 | 10 | 28 | 55 | 78.0 | 30.0 | 30.0 | 10.5 | 18.0 | 14.0 | 2.0 | 4.0 | 60 | 一 | एम6 | 8.0 | |
| JM65 | 12 | 38 | 12 | 38 | 65 | 90.0 | 35.0 | 35.0 | 15.0 | 20.0 | 15.0 | 2.5 | 4.0 | 65 | एम8 | - | 15.0 | |
| JM65C | 12 | 38 | 12 | 38 | 65 | 90.0 | 35.0 | 35.0 | 11.5 | 20.0 | 15.0 | 2.5 | 4.0 | 72 | 一 | एम8 | 16.0 | |
| JM80 | 16 | 45 | 16 | 45 | 80 | 114.0 | 45.0 | 45.0 | 15.0 | 24.0 | 18.0 | 3.0 | 4.0 | 80 | एम8 | - | 15.0 | |
| JM80C | 16 | 45 | 16 | 45 | 80 | 114.0 | 45.0 | 45.0 | 15.5 | 24.0 | 18.0 | 3.0 | 4.0 | 80 | 一 | एम8 | 16.0 | |
| JM95 | 20 | 55 | 20 | 55 | 95 | 126.0 | 50.0 | 50.0 | 20.0 | 26.0 | 20.0 | 3.0 | पार करना | 95 | एम8 | 一 | 15.0 | |
| JM95C | 20 | 55 | 20 | 55 | 95 | 126.0 | 50.0 | 50.0 | 18.0 | 26.0 | 20.0 | 3.0 | पार करना | 95 | 一 | M10 | 40 | |
| JM105 | 20 | 62 | 20 | 62 | 105 | 140.0 | 56.0 | 56.0 | 20.0 | 28.0 | 21.0 | 3.5 | पार करना | 105 | M10 | 一 | 32 | |
| JM105C | 20 | 62 | 20 | 62 | 105 | 140.0 | 56.0 | 56.0 | 21.0 | 28.0 | 21.0 | 3.5 | पार करना | 105 | 一 | एम12 | 115 | |
| JM120 | 20 | 74 | 20 | 74 | 120 | 160.0 | 65.0 | 65.0 | 20.0 | 30.0 | 22.0 | 4.0 | पार करना | 120 | M10 | - | 32 | |
| JM120C | 20 | 74 | 20 | 74 | 120 | 160.0 | 65.0 | 65.0 | 26.0 | 30.0 | 22.0 | 4.0 | पार करना | 120 | 一 | एम12 | 115 | |
| JM135 | 22 | 80 | 22 | 80 | 135 | 185.0 | 75.0 | 75.0 | 20.0 | 35.0 | 26.0 | 4.5 | पार करना | 135 | M10 | - | 32 | |
| JM135C | 22 | 80 | 22 | 80 | 135 | 185.0 | 75.0 | 75.0 | 33.0 | 35.0 | 26.0 | 4.5 | पार करना | 135 | 一 | एम12 | 115 | |
