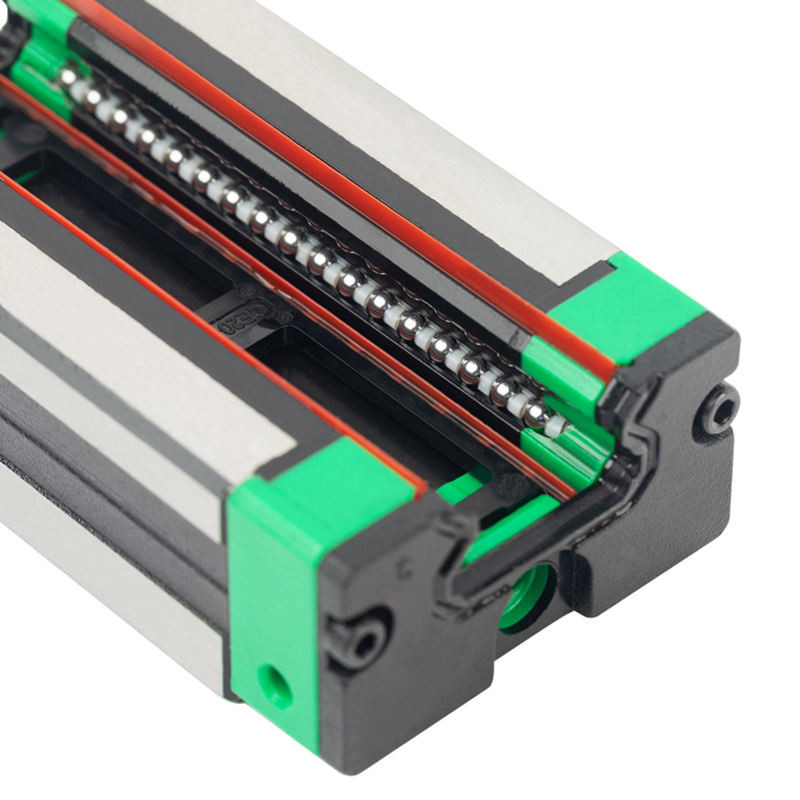

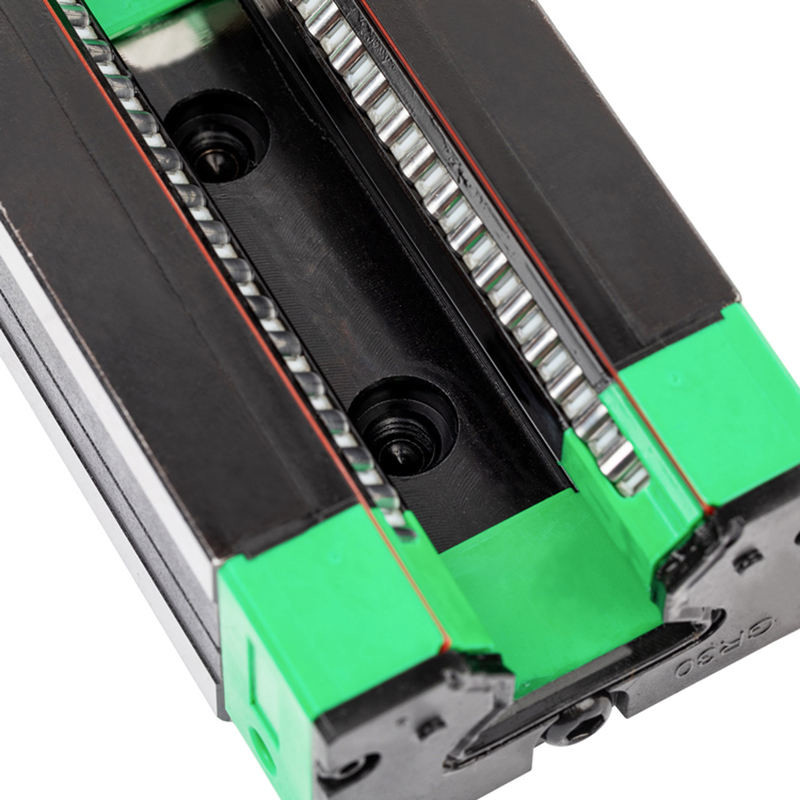

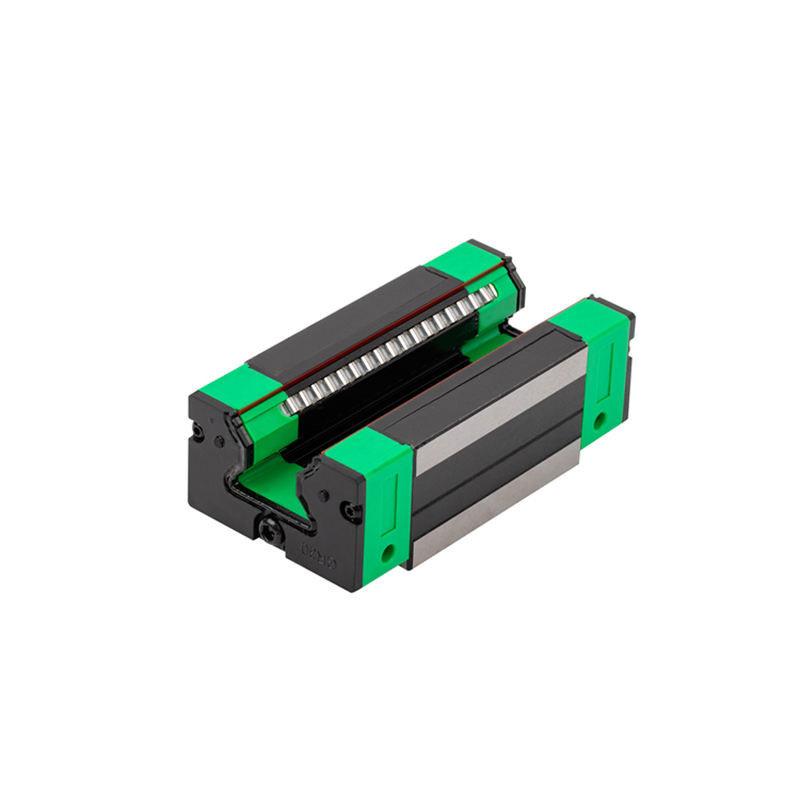

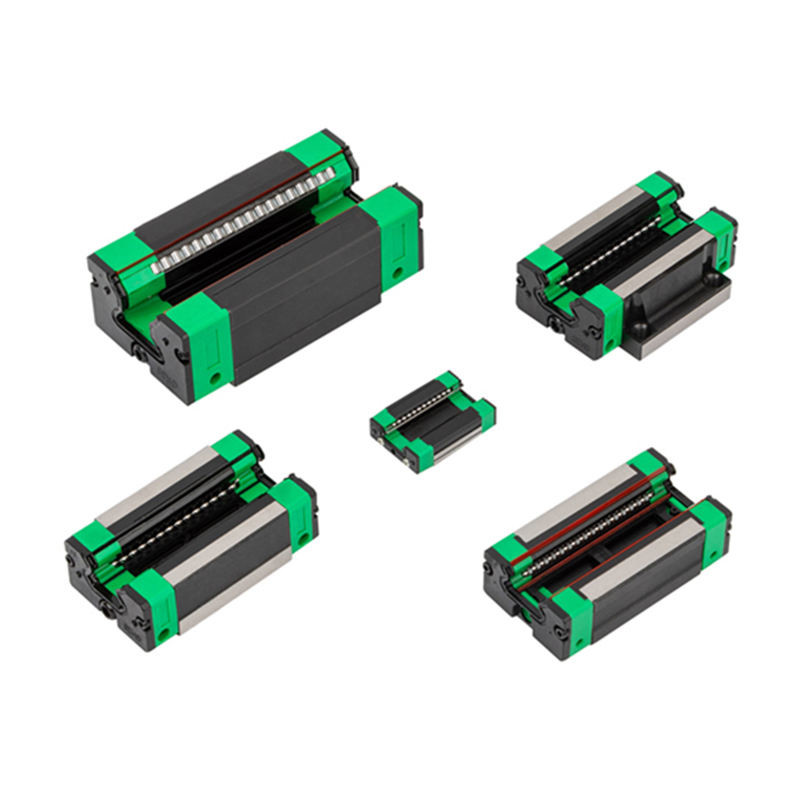

उच्च परिशुद्धता गेंद रैखिक गाइड स्लाइडर उच्च धूल प्रतिरोध
SEXGL गेंद रैखिक गाइड स्लाइडर गाड़ियों औद्योगिक स्वचालन में बेजोड़ सटीकता और विश्वसनीयता प्रदान,बीवाईडी (ईवी बैटरी असेंबली लाइन) और बीओई (डिस्प्ले मैन्युफैक्चरिंग रोबोट) जैसे भागीदारों द्वारा पूरे उत्तरी अमेरिका में भरोसा किया जाता है, यूरोप, दक्षिण पूर्व एशिया और दक्षिण कोरिया.पुनरावर्ती रैखिक मार्गदर्शक वाहन और मार्गदर्शक रेल के बीच लगातार घूमने वाले रोलिंग तत्वों का उपयोग करके न्यूनतम घर्षण के साथ उच्च परिशुद्धता वाली रैखिक गति को सक्षम करते हैं।यह डिजाइन उन्हें एक अत्यधिक कुशल और सटीक रोलिंग मार्गदर्शन घटक बनाता है.
जीएचएच सीरीज लिंडर गाइड रेल
1- चक्र-आर्क ग्रूव और संरचना अनुकूलन के साथ अन्य समान उत्पादों की तुलना में लोड क्षमता और कठोरता अधिक है।
| उत्पाद का नाम | रैखिक मार्गदर्शक |
| मॉडल# | GHH20 |
| सामग्री | बीयरिंग स्टील |
| ब्लॉक प्रकार | वर्ग प्रकार / फ्लैंज प्रकार |
| भार प्रकार | भारी भार / मध्यम भार |
| ब्लॉक माउंटिंग | ऊपर से चढ़ना |
| रेल की लंबाई (मिमी) | 100-4000 |
| नोट - किनारे से दूरी | मानक रेल के लिए ई मूल्य की सहिष्णुता ± 0.5 मिमी है |
| विशेषताएं | उच्च परिशुद्धता, उच्च गति, भारी भार और उच्च कठोरता |
रैखिक मार्गदर्शक रेल की विशेषताएं
1उच्च परिशुद्धताःघर्षण प्रतिरोध कम हो जाता है और पारंपरिक स्लाइड सिस्टम की तुलना में सटीकता को लंबे समय तक बनाए रखा जा सकता है
2उच्च गति: रैखिक गाइड ब्लॉक,रेल और गेंद रोलिंग सिस्टम के संपर्क बिंदु से लागू होती है।आवश्यक ड्राइविंग बल बहुत कम है और काम की गति अन्य प्रणाली की तुलना में बहुत अधिक है
3भारी भारः भारी भार सुनिश्चित करने के लिए कम घर्षण गुणांक के साथ उच्च गुणवत्ता वाले असर स्टील से बना है।
4.उच्च प्रदर्शनःपूर्व भार या नियमित भार के तहत भी,गोला और रेसवे लोडिंग दिशा में दो बिंदुओं पर एक दूसरे से संपर्क करते हैं। यह डिजाइन एक चिकनी रोलिंग गति को जन्म देता है
विनिर्देश पत्र
| प्रकार | संयोजन का आकार | स्लाइडर का आकार | ||||||||||||||
| H | H₁ | एन | W | बी | बी₁ | सी | L₁ | L | क₁ | क₂ | जी | एम*1 | टी | H₂ | | H₃ | |
| GHH15CA | 28 | 4.4 | 9.5 | 34 | 26 | 4 | 26 | 39.5 | 61.1 | 3.35 | 4.75 | 5.5 | M4×5 | 6 | 8 | 8 |
| GHH20CA | 30 | 4.3 | 12 | 44 | 32 | 6 | 36 | 50.5 | 76.5 | 5 | 6 | 12 | M5>6 | 8 | 6 | 6 |
| GHH20HA | 50 | 65.2 | 91.2 | |||||||||||||
| GHH25CA | 40 | 5.6 | 12.5 | 48 | 35 | 6.5 | 35 | 58 | 82 | 5 | 6 | 12 | M6×8 | 8 | 10 | 9.5 |
| GHH25HA | 50 | 78.6 | 102.6 | |||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 98 | 6.5 | 5.5 | 12 | M8×0 | 8.5 | 10 | 9 |
| GHH30HA | 60 | 93 | 121 | |||||||||||||
| GHH35CA | 55 | 7.4 | 18 | 70 | 50 | 10 | 50 | 80 | 112 | 5.5 | 6.5 | 12 | M8×2 | 10.2 | 16 | 15 |
| GHH35HA | 72 | 105.8 | 137.8 | |||||||||||||
| GHH45CA | 70 | 9.5 | 20.5 | 86 | 60 | 13 | 60 | 97 | 137 | 4.8 | 8 | 13 | M10×7 | 16 | 21 | 20 |
| GHH45HA | 80 | 128.8 | 168.8 | |||||||||||||
| GHH55CA | 80 | 13 | 23.5 | 100 | 75 | 12.5 | 75 | 117.7 | 161.7 | 6 | 11 | 13 | एम12×8 | 17.5 | 22 | 29 |
| GHH55HA | 95 | 155.8 | 199.8 | |||||||||||||
| GHH65CA | 90 | 15 | 31.5 | 126 | 76 | 25 | 70 | 144.2 | 194.2 | 6 | 14 | 13 | एम16×20 | 25 | 15 | 15 |
| GHH65HA | 120 | 203.6 | 253.6 | |||||||||||||
| प्रकार | रेल का आकार | गाइड रेल बोल्ट का आकार | मूल गतिशील नाममात्र भार | मूलभूत स्थिर रेटेड भार |
अनुमेय स्थैतिक क्षण | वजन | |||||||||
| W. | हा | D | h | d | पी | ई | (मिमी) | C(KN) | CO (KN) |
एमआर KN-m |
एमपी KN-m |
मेरे KN-m |
सिल्डर किलो |
रेल किलो/मीटर |
|
| GHH15CA | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | एम4×6 | 10.59 | 16.19 | 0.11 | 0.09 | 0.09 | 0.20 | 1.42 |
| GHH20CA | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5×6 | 17.2 | 25.6 | 0.25 | 0.18 | 0.18 | 0.33 | 2.2 |
| GHH20HA | 20.8 | 33.55 | 0.32 | 0.31 | 0.31 | 0.41 | |||||||||
| GHH25CA | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6 ×20 | 25.11 | 36.42 | 0.41 | 0.32 | 0.32 | 0.53 | 3.25 |
| GHH25HA | 30.73 | 48.56 | 0.55 | 0.56 | 0.56 | 0.71 | |||||||||
| GHH30CA | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8 ×25 | 34.93 | 49.58 | 0.58 | 0.5 | 0.5 | 0.90 | 4.49 |
| GHH30HA | 42.72 | 66.1 | 0.8 | 0.9 | 0.9 | 1.20 | |||||||||
| GHH35CA | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8 ×25 | 48.5 | 57.6 | 1.08 | 0.78 | 0.78 | 1.50 | 6.36 |
| GHH35HA | 58.9 | 89.62 | 1.34 | 1.30 | 1.30 | 1.96 | |||||||||
| GHH45CA | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12×35 | 75.26 | 100.2 | 1.8 | 1.35 | 1.35 | 2.75 | 10.45 |
| GHH45HA | 92.45 | 130.52 | 2.52 | 2.51 | 2.51 | 3.65 | |||||||||
| GHH55CA | 53 | 44 | 23 | 20 | 16 | 120 | 30 | एम14×15 | 112.33 | 145.64 | 3.59 | 2.5 | 2.5 | 4.20 | 15.12 |
| GHH55HA | 136.54 | 190.28 | 4.58 | 4.37 | 4.37 | 5.55 | |||||||||
| GHH65CA | 63 | 53 | 26 | 22 | 18 | 150 | 35 | एम16×50 | 160.22 | 210.37 | 6.45 | 4.18 | 4.18 | 9.25 | 21.25 |
| GHH65HA | 205.36 | 298.77 | 9.15 | 7.15 | 7.15 | 12.95 | |||||||||
