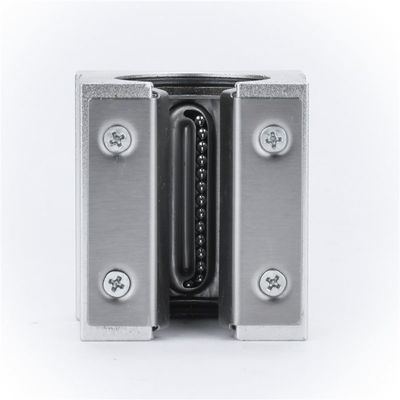

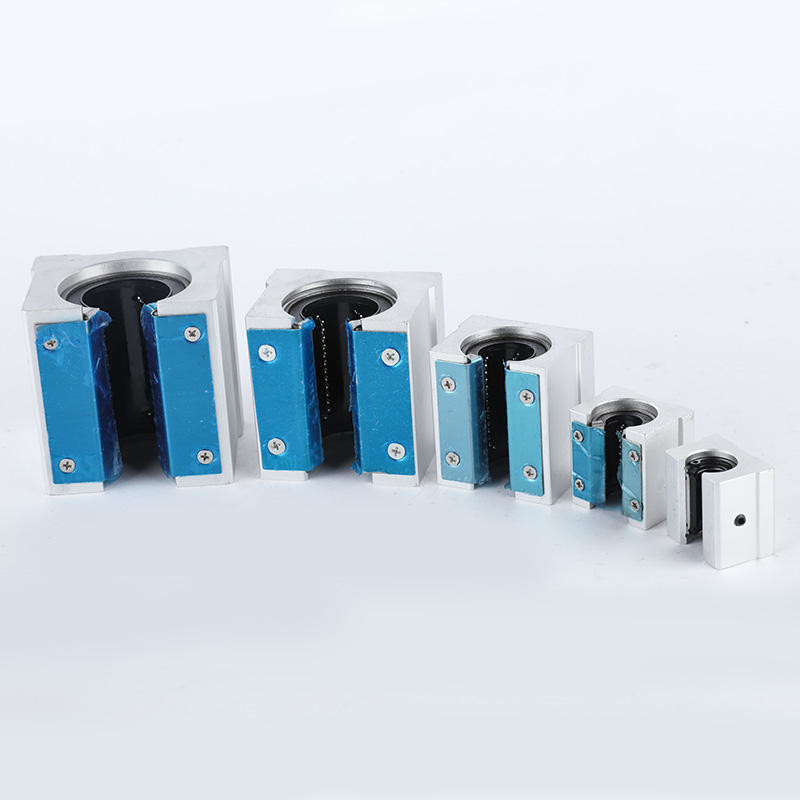

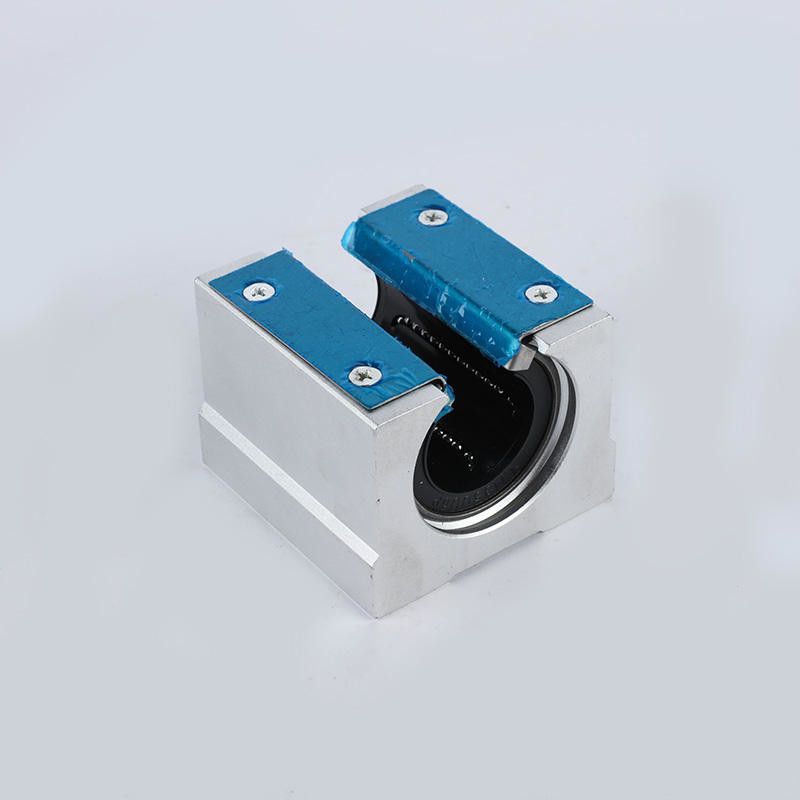

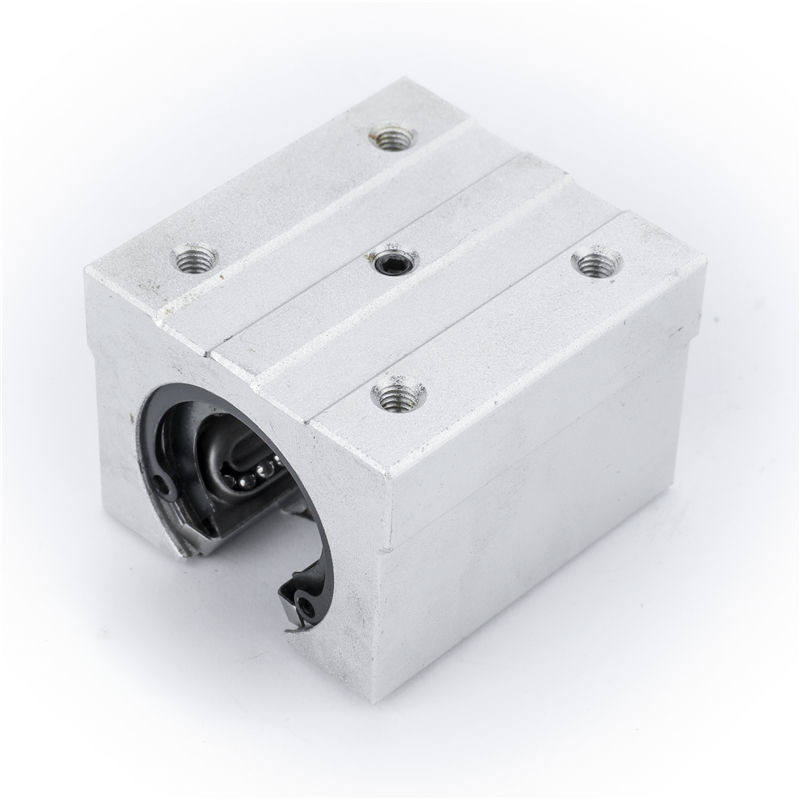

गोल रैखिक असर स्लाइड इकाई एल्यूमीनियम मिश्र धातु रैखिक गति ब्लॉक परिशुद्धता

परिशुद्धता गोल एल्यूमीनियम मिश्र धातु रैखिक गाइड विस्तार ब्लॉक

SEXGL सर्कुलर गाइड वैगन रोटरी ऑटोमेशन अनुप्रयोगों में बेजोड़ सटीकता और स्थायित्व प्रदान करते हैं,विश्व स्तर के भागीदारों जैसे बीवाईडी (ऑटोमोटिव वेल्डिंग टर्नटेबल) और बीओई (डिस्प्ले पैनल कोटिंग सिस्टम) द्वारा पूरे उत्तरी अमेरिका में भरोसा किया जाता हैयूरोप, दक्षिण पूर्व एशिया और दक्षिण कोरिया के लिए डिज़ाइन किया गया, हमारे वाहन परिशुद्धता-महत्वपूर्ण घूर्णी चरणों के लिए बनाए गए हैं, लंबे समय तक सेवा जीवन के दौरान माइक्रोन स्तर की स्थिति बनाए रखते हुए पहनने को कम करते हैं।

• उच्च शक्ति और हल्के वजनः उत्कृष्ट कठोरता और संक्षारण प्रतिरोध को जोड़ती है, उच्च आवृत्ति वाले घुमावदार आंदोलन के लिए अच्छी तरह से उपयुक्त है।
• परिशुद्धता और सुचारू संचालन: इसमें उच्च परिशुद्धता वाले गाइड रेल जोड़े जाते हैं, जो सटीक स्थिति सुनिश्चित करने के लिए मूक रोलर्स के साथ जुड़े होते हैं।
• रखरखाव मुक्त डिजाइन: पूरी तरह से बंद धूल-प्रूफ संरचना से लैस, प्रभावी रूप से धूल और मलबे को अवरुद्ध करता है, सफाई आवृत्ति को कम करता है, और कठोर परिचालन स्थितियों में विश्वसनीय रूप से प्रदर्शन करता है।
• त्वरित स्थापना: प्रमुख ट्रांसमिशन शाफ्टों के साथ संगत मानकीकृत इंटरफेस को अपनाता है, समान उत्पादों की तुलना में स्थापना समय को 50% कम करता है,और कमीशन की लागत को काफी कम करता है.
•

• इकाई     प्रकार	h	मुख्य आयाम				आयाम ((मिमी)                                             स्लाइड झाड़ी											वजन घ)
  		ई	W	L	F	h1	θ	बी	सी	एस		L1	टी	रैखिक असर के साथ  पदनाम	मूलभूत  भार      C(N)	Co ((N)
  एसबीआर 10UU	15	18	36	32	24	6	80°	25	20	एम5		10	7	LM10UU-OP	372	549	65
  एसबीआर 12UU	17	20	40	39	27.6	8.5	80°	28	26	एम5		10	8	LM12UU-OP	510	784	100
  एसबीआर 13UU	17	20	40	39	27.6	8.5	80°	28	26	एम5		10	8	LM13UU-OP	510	784	100
  एसबीआर 16UU	20	22.5	45	45	33	10	80°	32	30	एम5		12	9	LM16UU-OP	774	1180	150
  एसबीआर 20UU	23	24	48	50	39	10	60°	35	35	एम6		12	11	LM20UU-OP	882	1370	200
  एसबीआर 25UU	27	30	60	65	47	11.5	50°	40	40	एम6		12	14	LM25UU-OP	980	1570	450
  एसबीआर 30UU	33	35	70	70	56	14	50°	50	50	एम8		18	15	LM30UU-OP	1570	2740	630
  एसबीआर 35UU	37	40	80	80	63	16	50°	55	55	एम8		18	18	LM35UU-OP	1670	3140	925
  एसबीआर 40UU	42	45	90	90	72	19	50°	65	65	M10		20	20	LM40UU-OP	2160	4020	1330
  एसबीआर 50UU	53	60	120	110	92	23	50°	94	80	M10		20	25	LM50UU-OP	3820	7940	3000
  SBR 16LUU	20	22.5	45	85	33	10	80°	32	60	एम5		12	9	LM16LUU-OP	1548	2360	300
  SBR 20LUU	23	24	48	96	39	10	60°	35	70	एम6		12	11	LM20LUU-OP	1764	2740	400
  SBR 25LUU	27	30	60	130	47	11.5	50°	40	100	एम6		12	14	LM25LUU-OP	1960	3140	900
  एसबीआर 30LUU	33	35	70	140	56	14	50°	50	110	एम8		18	15	LM30LUU-OP	3140	5480	1260
  SBR 40LUU	42	45	90	175	72	19	50°	65	140	M10		20	20	LM40LUU-OP	4320	8040	2660
