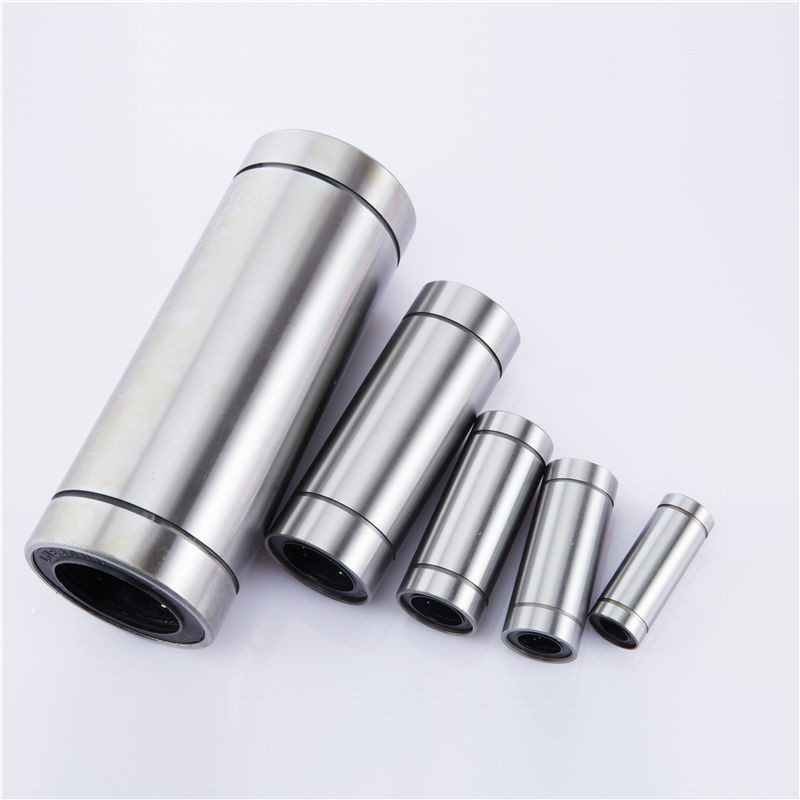

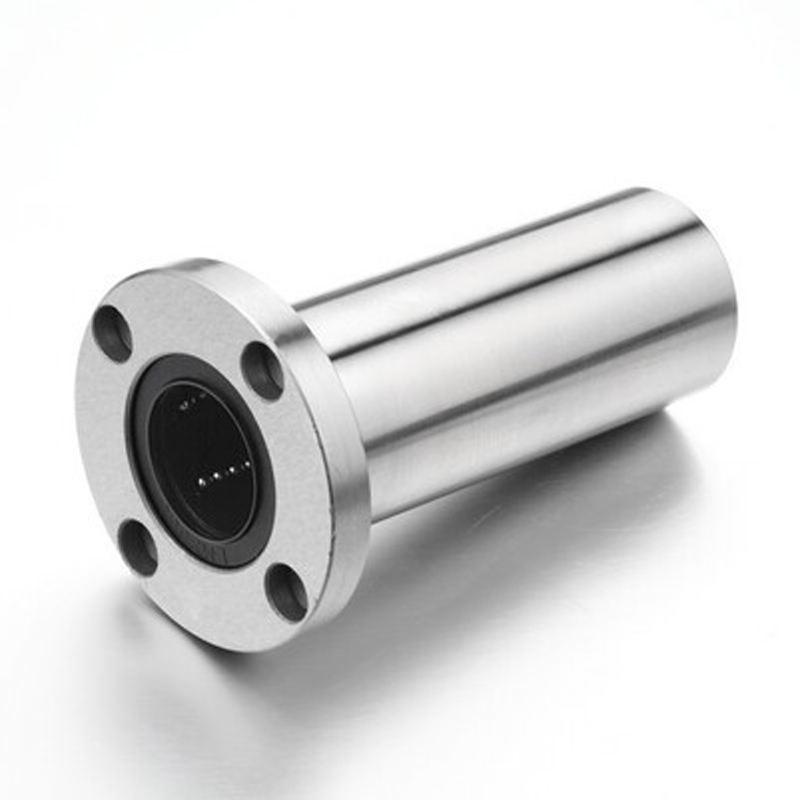

अनुकूलित फ्लैंग्ड लाइनर बॉल लेयरिंग 10MM - 240MM LM UU लेयरिंग शीर्ष ग्रेड परिशुद्धता
SEXGL रैखिक बीयरिंग मांग वाले स्वचालन वातावरण में मजबूत प्रदर्शन प्रदान करते हैं,उत्तर अमेरिका भर में BYD (स्वचालित वेल्डिंग सिस्टम) और BOE (एलसीडी पैनल परिवहन लाइनें) जैसे उद्योग के नेताओं द्वारा भरोसा किया जाता है, यूरोप, दक्षिण पूर्व एशिया, और दक्षिण अमेरिका. लोड क्षमता, संरेखण स्थिरता, और परिचालन दीर्घायु अनुकूलित करने के लिए इंजीनियर,हमारे रैखिक गति समाधान उद्योगों में परिशुद्धता को फिर से परिभाषित कर रहे हैं.
कंपनी का लाभ
1तेजी से वितरण
2अच्छी गुणवत्ता और प्रतिस्पर्धी मूल्य
3. मुकदमा आदेश स्वीकार
4आईएसओ प्रमाणित कंपनी
5OEM और ODM स्वीकार्य
6अनुकूलित
विशेषताएं
• कम घर्षण गुणांक
• गर्मी से इलाज मिश्र धातु स्टील खोल
• शोर कम करने के लिए राल रिटेनर
• अच्छा तापमान सीमाः -20/+80°C (-4/+176F)
• डबल सील शामिल मानक
| नाममात्र शाफ्ट डाय (मिमी) |
पदनाम मेजर आयाम और सहनशीलता | |||||||||
| एशिया मानक LM..UU |
गेंद सर्किट |
वजन (9) |
LM..UUAJ | वजन घ) |
LM..UUOP | गेंद सर्किट |
वजन (9) |
सहिष्णुता ((मिमी) | ||
| सटीकता | उच्च | |||||||||
| 3 | LM3UU | 4 | 1.35 | - - | - | |||||
| 4 | LM4UU | 4 | 1.9 | - | 0 -0.005 |
0 -0.008 |
||||
| 5 | LM5UU | 4 | 4 | |||||||
| 6 | LM6UU | 4 | 8 | LM6-AJ 7.5 | ||||||
| 8 | LM8SUU | 4 | 11 | LM8-SAJ 10 | - | |||||
| 8 | LM8UU | 4 | 16 | LM8-AJ 14.7 | ||||||
| 10 | LM10UU | 4 | 30 | LM10-AJ 29 | LM10-OP | 3 | 23 | 0 -0.006 |
0 -0.009 |
|
| 12 | LM12UU | 5 | 31.5 | LM12-AJ 31 | LM12-OP | 3 | 25 | |||
| 13 | LM13UU | 5 | 43 | LM13-AJ 42 | LM13-OP | 3 | 34 | |||
| 16 | LM16UU | 5 | 69 | LM16-AJ 68 | LM16-OP | 3 | 52 | |||
| 20 | LM20UU | 6 | 87 | LM20-AJ 85 | LM20-OP | 4 | 69 | |||
| 25 | LM25UU | 6 | 220 | LM25-AJ 216 | LM25-OP | 5 | 188 | 0 -0.007 |
0 -0.0010 |
|
| 30 | LM30UU | 6 | 250 | LM30-AJ 245 | LM30-OP | 5 | 210 | |||
| 35 | LM35UU | 6 | 390 | LM35-AJ 384 | LM35-OP | 5 | 335 | |||
| 40 | LM40UU | 6 | 585 | LM40-AJ 579 | LM40-OP | 5 | 500 | 0 -0.008 |
0 -0.0012 |
|
| 50 | LM50UU | 6 | 1580 | LM50-AJ 1560 | LM50-OP | 5 | 1340 | |||
| 60 | LM60UU | 6 | 2000 | LM60-AJ 1820 | LM60-OP | 5 | 1610 | 0 | 0 | |
| 80 | LM80UU | 6 | 4420 | LM80-AJ 4300 | LM80-OP | 5 | 3650 | -0.009 | -0.0015 | |
| 100 | LM100UU | 6 | 8600 | LM100-AJ 8540 | LM100-OP | 5 | 7200 | 0 | 0 | |
| 120 | LM120UU | 8 | 14900 | LM120-AJ 14900 | LM120-OP | 6 | 11600 | -0.010 | -0.020 | |
| 150 | LM150UU | 8 | 20150 | LM150-AJ 20150 | LM150-OP | 6 | 15700 | 8.013 | - आठ।025 | |
| नाममात्र शफ्ट दिन (मिमी) |
पदनाम | मेजर आयाम और सहनशीलता | |||||||
| यूरोप मानक LME..UU |
गेंद सर्किट |
वजन (9) |
LME..UUAJ | वजन (9) |
LME..UUOP | गेंद सर्किट |
वजन घ) |
सहिष्णुता ((मिमी) सटीकता उच्च |
|
| 4 | LME4UU | 4 | 1.9 | - | |||||
| 5 | LME5UU | 4 | 11 | LME5-AJ | 一 | ||||
| 8 | LME8UU | 4 | 20 | LME8-AJ | - | - | +0.0080 | ||
| 10 | LME10UU | 4 | 29.5 | LME10-AJ | 29 | LME10-OP | 3 | 23 | |
| 12 | LME12UU | 5 | 41 | LME12-AJ | 40 | LME12-OP | 3 | 32 | |
| 16 | LME16UU | 5 | 57 | LME16-AJ | 56 | LME16-OP | 3 | 44 | +0.009 |
| 20 | LME20UU | 6 | 91 | LME20-AJ | 90 | LME20-OP | 4 | 75 | -0.001 |
| 25 | LME25UU | 6 | 215 | LME25-AJ | 212 | LME25-OP | 5 | 181 | +0.011 |
| 30 | LME30UU | 6 | 325 | LME30-AJ | 320 | LME30-OP | 5 | 272 | -0.001 |
| 40 | LME40UU | 6 | 705 | LME40-AJ | 694 | LME40-OP | 5 | 600 | |
| 50 | LME50UU | 6 | 1130 | LME50-AJ | 1110 | LME50-OP | 5 | 970 | +0.013 -0.002 |
| 60 | LME60UU | 6 | 2050 | LME60-AJ | 2000 | LME60-OP | 5 | 1580 | |
| 80 | LME80UU | 6 | 5140 | LME60-AJ | 4860 | LME60-OP | 5 | 4240 | +16 -4 |
