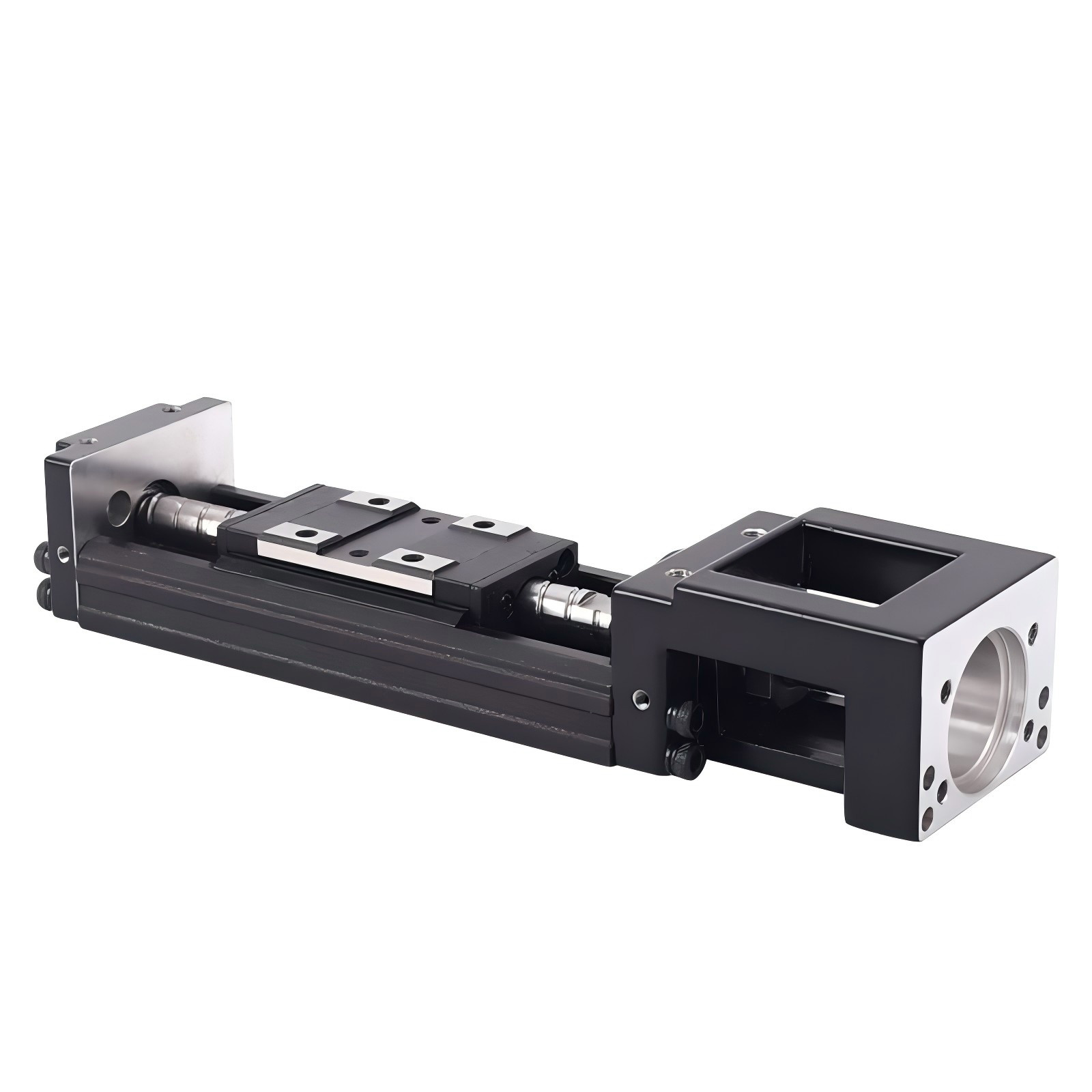

अतिउच्च परिशुद्धता उच्च कठोरता कॉम्पैक्ट KK40 मॉड्यूल मल्टी टास्क औद्योगिक गति
SEXGL, स्वचालन घटकों का एक अग्रणी निर्माता है, जो BYD (ऑटोमोटिव सिस्टम) और BOE (डिस्प्ले विनिर्माण) सहित वैश्विक भागीदारों द्वारा भरोसेमंद उच्च प्रदर्शन वाले रैखिक गति मॉड्यूल प्रदान करता है।हमारे समाधान पूरे उत्तरी अमेरिका में औद्योगिक संचालन को शक्ति प्रदान करते हैं, यूरोप, दक्षिण पूर्व एशिया, दक्षिण अमेरिका और दक्षिण कोरिया, ऑटोमोबाइल वेल्डिंग से लेकर सटीक इलेक्ट्रॉनिक्स असेंबली तक विभिन्न क्षेत्रीय आवश्यकताओं को संबोधित करते हैं।
विशेषता
* आसान स्थापना और रखरखाव
* छोटा आकार और हल्का वजन
* उच्च सटीकता
* उच्च कठोरता
* विभिन्न अनुप्रयोगों के लिए उपलब्ध अनुकूलित डिजाइन
* बहु-अक्साइड रोबोट में आसान परिवर्तन
| मॉडल | गेंद स्क्रू | रैखिक मार्गदर्शक | |||||||||||||||||||
| स्क्रू व्यास (मिमी) |
सीसा (मिमी) |
मूलभूत गतिशील- रेटेड भार ((एन) |
मूलभूत स्थैतिक- रेटेड भार (एन) |
मूलभूत गतिशील- रेटेड भार (एन) |
मूलभूत स्थैतिक रेटेड भार ((एन) |
अनुमेय स्थैतिक मोर्टार | |||||||||||||||
| पिच M,(N-m) |
झुकना मेरा |
रोल M ((N-m) |
|||||||||||||||||||
| स्लाइड ए | स्लाइड एस | स्लाइड ए |स्लाइड s | स्लाइड A1 |
स्लाइड A2 |
स्लाइड S1 |
स्लाइड S2 |
स्लाइड A1 |
स्लाइड A2 |
स्लाइड S1 |
स्लाइड S2 |
स्लाइड A1 |
स्लाइड A2 |
स्लाइड S1 |
स्लाइड S2 |
|||||||
| KK4001 | सटीकता सामान्य |
8 | 1 | 735 | 1538 | 3920 | 6468 | 33 | 182 | - | 33 | 182 | - | 81 | 162 | - | |||||
| 676 | 1284 | ||||||||||||||||||||
| मॉडल | ट्रैक लम्बाई | स्थान पुनरुत्पादकता |
स्थान सटीकता | चलना समानांतरता | अधिकतम आरंभ करना टोक़ ((एन-सेमी) |
||||
| सटीकता | वंशमैं | सटीकता | सामान्य | सटीकता | सामान्य | सटीकता | सामान्य | ||
| KK40 | 100 | ±0.003 | ±0.01 | 0.020 | - | 0.010 | - | 1.2 | 0.8 |
| 150 | |||||||||
| 200 | |||||||||
| मॉडल | गेंद स्क्रू लीड (मिमी) |
ट्रैक लम्बाई L2 ((मिमी) |
गति ((मिमी/सेक) | |
| सटीकता ग्रेड | सामान्य ग्रेड | |||
| KK40 | 01 | 100 | 190 | 190 |
| 150 | 190 | 190 | ||
| 200 | 190 | 190 | ||

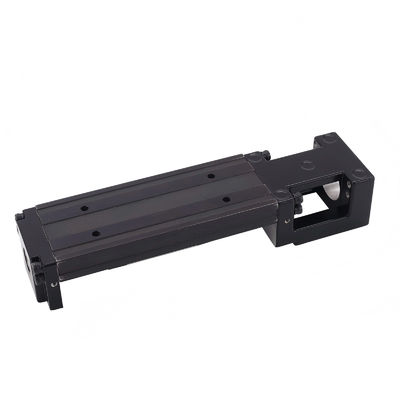

| कवर के बिना KK40 | ||||||||
| इकाई: मिमी | ||||||||
| ट्रैक लम्बाई L2 ((मिमी) |
कुल मिलाकर लम्बाई L1 ((मिमी) |
अधिकतम स्ट्रोक ((मिमी) | G(mm) | एन | वजन ((किलो) | |||
| A1 स्लाइड | A2 स्लाइड | A1 स्लाइड | A2 स्लाइड | |||||
| 100 | 159 | 36 | 20 | 2 | 0.48 | |||
| 150 | 209 | 86 | 34 | 15 | 3 | 0.6 | 0.67 | |
| 200 | 259 | 136 | 84 | 40 | 3 | 0.72 | 0.79 | |
